风力发电机模型的原理与构造
风力发电机模型的原理与构造
1、规格：1：40（可定制）
2、电源：220V.50HZ,
3、材质：PMMA、工程塑料、ABS板、高分子树脂、220V变频减速电机、不锈钢金属轴、微动开关、金属齿轮、风力发电机舱模型外部与内部设备件均按实物颜色喷涂进口汽车烤漆，电气元件等使用符合国家标准，传动部分统一采用金属构件，确保长久使用牢固可靠。 定义：风力发电机是将风能转换为机械功，机械功带动转子旋转，最终输出交流电的电力设备。风力发电机一般有风轮、发电机(包括装置)、调向器(尾翼)、塔架、限速安全机构和储能装置等构件组成。
风力发电机模型原理
风力发电的原理，是将风能转换为机械能，机械能转换为电能的电力设备。广义地说，它是一种以太阳为热源，以大气为工作介质的热能利用发动机。是利用风力带动风车叶片旋转，再透过增速机将旋转的速度提升，来促使发电机发电。 风力发电机因风量不稳定，故其输出的是13～25V变化的交流电，须经充电器整流，再对蓄电瓶充电，使风力发电机产生的电能变成化学能。然后用有保护电路的逆变电源，把电瓶里的化学能转变成交流220V市电，才能保证稳定使用。
风力发电机模型构造
风力发电机由机头、转体、尾翼、叶片组成。每一部分都很重要，各部分功能为：叶片用来接受风力并通过机头转为电能；尾翼使叶片始终对着来风的方向从而获得****的风能；转体能使机头灵活地转动以实现尾翼调整方向的功能；机头的转子是永磁体，定子绕组切割磁力线产生电能。

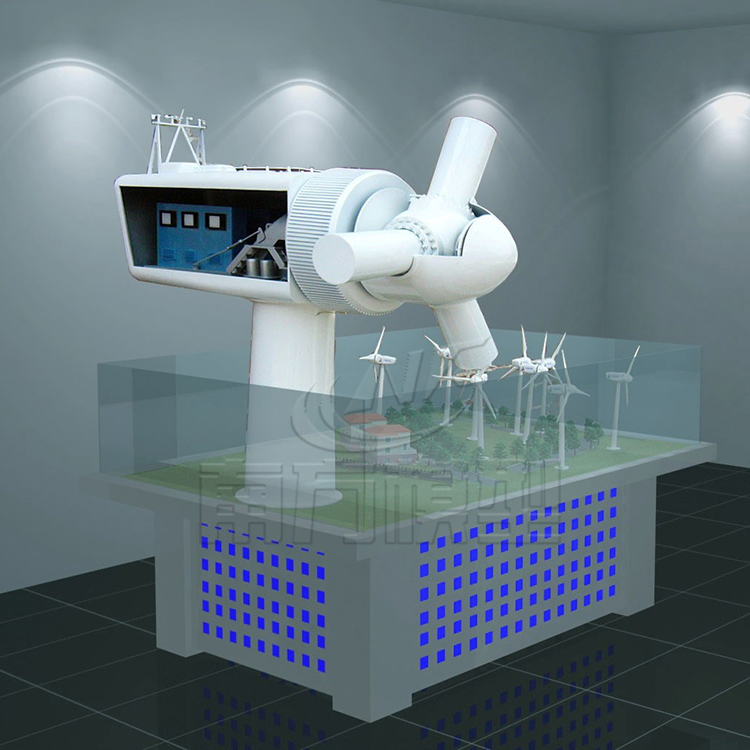

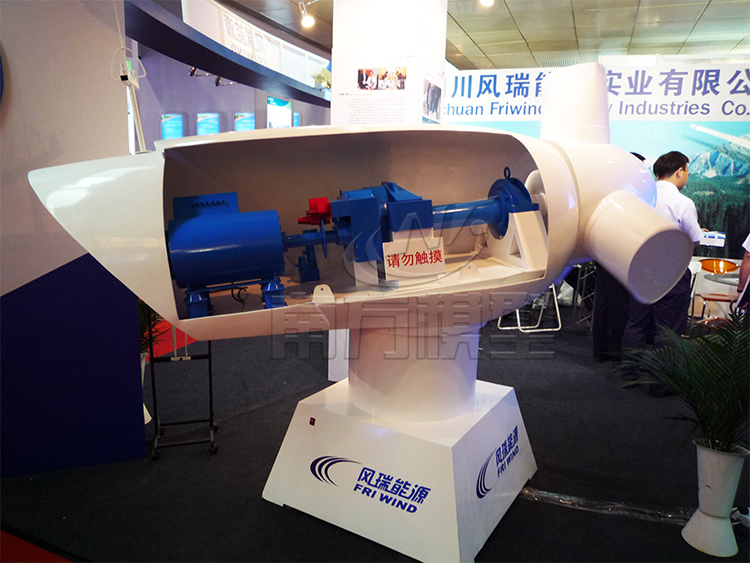

风力发电机舱模型：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。维护人员可以通过风力发电机塔进入机舱。机舱左端是风力发电机转子，即转子叶片及轴。
风机模型转子叶片：捉获风，并将风力传送到转子轴心。
轴心：转子轴心附着在风力发电机的低速轴上。
低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。
风力发电齿轮箱模型：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。
高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。
风力发电机模型：通常被称为感应电机或异步发电机。
偏航装置：借助电动机转动机舱，以使转子正对着风。偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。
电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。为防止任何故障（即齿轮箱或发电机的过热），该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。
液压系统：用于重置风力发电机的空气动力闸。
冷却元件：包含一个风扇，用于冷却发电机。此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。一些风力发电机具有水冷发电机。
塔：风力发电机塔载有机舱及转子。通常高的塔具有优势，因为离地面越高，风速越大。
风速计及风向标：用于测量风速及风向 尾舵：常见于水平轴上风向的小型风力发电机（一般在10KW及以下）。位于回转体后方，与回转体相连。主要作用一为调节风机转向，使风机正对风向。作用二是在大风风况的情况下使风力机机头偏离风向，以达到降低转速，保护风机的作用。
风力发电机模型类型
依风机旋转主轴的方向可分为：
水平轴式风机：转动轴与地面平行，叶轮需随风向变化而调整位置；
垂直轴式风机：转动轴与地面垂直，设计较简单，叶轮不必随风向改变而调整方向。
按桨叶受力方式分：
升力型风机和阻力型风机
按桨叶数量分类分：
“单叶片”﹑“双叶片”﹑“三叶片”和“多叶片”型风机；
按照风机接受风的方向分：
上风向型：叶轮正面迎着风向
下风向型：叶轮背顺着风向，两种类型。
按照功率传递的机械连接方式的不同分为：
“有齿轮箱型风机”和无齿轮箱的“直驱型风机”。
根据按桨叶接受风能的功率调节方式可分为：
“定桨距（失速型）机组和“变桨距机组
按照叶轮转速是否恒定可分为：
“恒速风力发电机组和“变速风力发电机组
据风力发电机组的发电机类型可分为两大类：
“异步发电机型” “同步发电机型”
异步发电机按其转子结构不同又可分为：
(a) 笼型异步发电机；(b) 绕线式双馈异步发电机
同步发电机型按其产生旋转磁场的磁极的类型又可分为：
(a) 电励磁同步发电机；(b) 永磁同步发电机
根据风机的输出端电压高低化可分为：
“高压风力发电机和“低压风力发电机
根据风机的额定功率化可分为：
微型机：10 kW 以下
小型机：10 kW 至100 kW
中型机：100 kW 至1000 kW
大型机：1000 kW 以上（MW 级风机）
直驱永磁同步风力发电机 永磁同步发电机从结构上分有外转子和内转子之分。
 |
