斜流式水轮机模型

斜流式水轮机模型与轴流转桨式水轮机模型的差别是，转轮叶片相对于机组轴线是倾斜布置的。因而在转轮区域内，水流沿相对于机组轴线倾斜的方向流动。

倾斜布置的透明PMMA材质蜗壳固定在座环上，十二个座环支柱与水平线的倾角为35^°。具有45^°倾角的斜向导水机构由二十四个导叶、导叶传动机构、水轮机顶盖和导水机构底环组成。双支承结构的导叶具有沿高度变化的对称翼型。导叶轴承为木质轴瓦，由过流部分的水自动润滑。为了防止水漏出，在上轴颈装有橡皮碗。导叶传动机构由转臂、与转臂用球销铰接的连杆以及与连杆用球销铰接的控制环组成。控制环靠特殊的铰链与两只环形接力器连接。

由加热成型的PMMA板粘接而成的转轮室，具有三维精铣加工的内表面。转轮的十个金属叶片与主轴的轴线呈45^°倾角。刮板式接力器，通过操作轴驱动转叶机构，从而使叶片转动。叶片转角为30^°。

这种结构的斜流式水轮机模型，由于蜗壳与座环也是倾斜布置的，自蜗壳至尾水管的过流通道比较平直，因此，不仅能提高水轮机的效率，而且还减小了机组的平面尺寸。

贯流式水轮机模型

贯流式水轮机模型，是一种卧轴式水轮机模型，即水流在流道内基本上沿着水平轴向运动。它主要适用于1～25m的水头，是低水头、大流量水电站模型的一种专用机型。由于其水流在流道内基本上沿轴向运动，不转弯，因此机组的过水能力和水力效率能有所提高。特适用于潮汐电站模型，其双向发电、双向抽水和双向泄水等功能很适合综合利用低水头水力资源。

贯流式水轮机模型的分类：

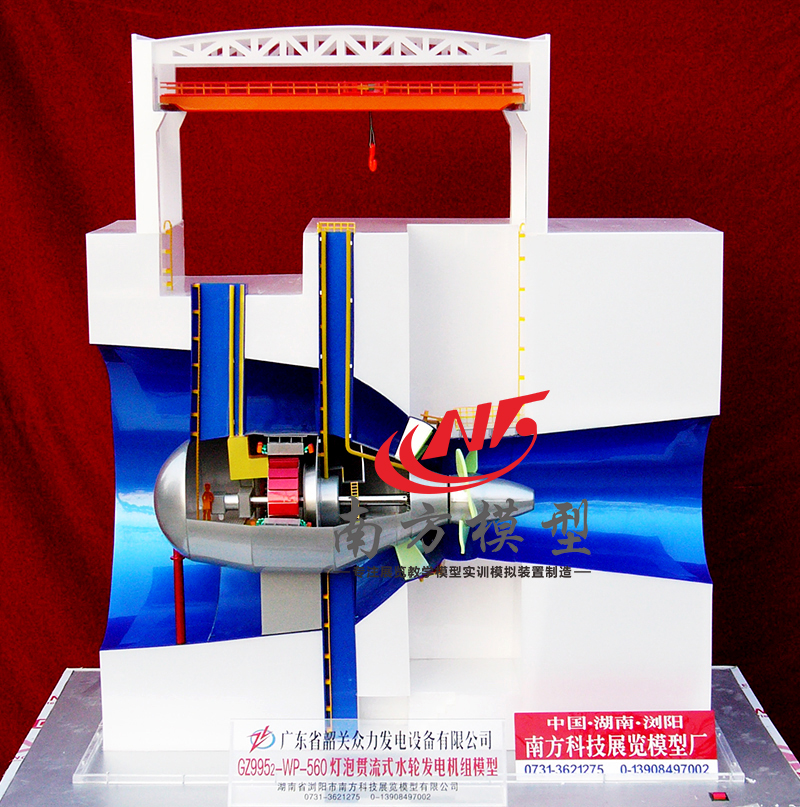

贯流式水轮机模型，根据其结构特点和布置型式，可分为全贯流式模型、半贯流式模型(又分为竖井式模型、轴伸式模型和灯泡式模型)两种，其适用范围各不相同 ^。

全贯流式水轮机模型

全贯流式机组模型则把发电机转子装在旋转的水轮机转轮轮缘上，发电机定子固定在流道外面周围的支承上。

全贯流式机组模型转动惯量大，能保证机组的稳定运行，避免频率波动，对水头变化较为频繁的潮汐电站模型更为有利。同时其流道和机组布置形式适合于可逆式机组，还可用于抽水蓄能模型，将径流式梯级电站的上下游水库作为抽水蓄能电站模型的上下库，利用原有水工建筑模型和机电设备就可将普通电站建成既能抽水蓄能又能发电的混合式水电站，提高径流电站在电力系统中的补偿作用；也可将贯流式机组用于排灌站，收到排水发电的双重效益。

轴伸贯流式水轮机模型

轴伸贯流式水轮发电机组模型采用卧式布置，也有倾斜安装的，水轮机部分主要有转轮室、转轮、导叶与控制机构、S形尾水管组成，转轮主轴穿出尾水管连接到发电机。由于低转速发电机体积庞大、价格贵，小型贯流式水轮发电机组多采用齿轮增速后带动高速发电机的形式 。

轴伸贯流式水轮发电机组的特点是，它具有一个水平或略微倾斜的轴和一个位于S形通道之外的发电机，小灯泡体内只需容纳轴承，增速器布置在水轮机和发电机的中间，尾水管流道有两个弯呈S形。因此，其效率没有竖井式和灯泡式的高。

蓝绿色箭头线表示水流走向，水流沿轴向进入，经过导叶进入转轮室，推动转轮旋转做功，流经转轮叶片后，通过S形尾水管排出。该水轮发电机造价与工程投资少，但效率较低，在低水头小水电站中应用较广，其中水平卧式用得最多。

竖井贯流式水轮机模型

竖井贯流式水轮机模型是将发电机组安装在水轮机上游侧的一个混凝土竖井中，水轮机部分主要由导叶机构、转轮室、转轮、尾水管组成，转轮主轴伸入混凝土竖井中，通过齿轮箱等增速装置连接到发电机。也有把发电机布置在上面厂房，转轮主轴通过扇齿轮或皮带轮与发电机连接，使竖井尺寸更小一些。

水流走向：水流进入后从混凝土竖井两旁通过再汇集到导叶进入转轮室，水流推动转轮旋转做功后从尾水管排出。为更清楚看清水流走向与内部结构，竖井贯流式水轮机模型剖去混凝土结构上部分的机组结构，蓝绿色箭头线表示水流走向。竖井贯流式水轮机组结构简单、造价低廉、运行和维护方便，但效率较低，在低水头小水电站中应用较广。
