25米长CR400AF复兴号实训模拟舱模型规格参数
序号
|
设备名称
|
规格参数
|
数量
|
单位
|
1
|
车体结构
|

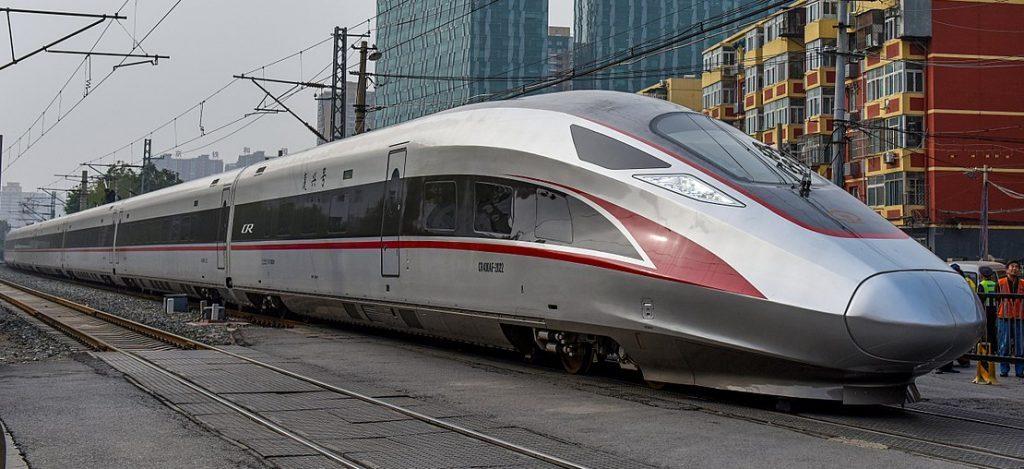

CR400AF复兴号实训模拟舱选型为动车CR400AF车型,高铁模拟舱车体结构采用高强度碳钢激光切割成型,外部车体采用1mm金属板材。按其外形特点,分为驾驶室段、标准直段。基本参数(长x宽x高):25000mmx3360mmx2950mm。
|
1
|
套
|
2
|
驾驶室
|
驾驶室主要配置操作台,左侧控制台、右侧控制台等组件。驾驶台为非功能驾驶台。
|
1
|
套
|
3
|
端墙组件
|
驾驶室端墙组件主要用于分隔驾驶区及观光区,主要采用钢化玻璃制作。观光区及客舱区端墙组件采用优质工业层板制作。
|
1
|
套
|
4
|
卫生间
|
卫生间需配置:卫生间门、马桶、冲水按钮、洗手台、垃圾箱、衣帽钩、固定扶手、灯光照明、标志标牌等。
|
1
|
套
|
5
|
组合设备
|
组合设备包括:大件行李处、灭火器存放处、垃圾投放处、客舱热水器。
|
1
|
套
|
6
|
厨房
|
厨房需采用优质板材和不锈钢进行设计制造,配置:厨房门、控制面板、壁橱、热水器、烤箱(无真实功能)、餐车、吧台、电源插座、标志标牌。
|
1
|
套
|
7
|
乘务室
|
乘务室外形需仿照动车组标准乘务室仿制,配平开门,座椅,和控制面板柜,内设旅客信息系统人机界面、乘务员显示系统人机界面以及内部电话。
|
1
|
套
|
8
|
座椅
|
VIP区域座椅采用2+2布置,2排共8个一等旅客座位。乘客区域座椅采用2+3布置,5排共25个二等旅客座位座椅布套采用全新阻燃布料
|
1
|
套
|
9
|
复兴号模拟舱车门
|
右侧车门为功能车门、左侧舱门可手动开启及关闭、后舱门作为设备主要进出通道,门外布置模拟舱上电开关及急停按钮。。
|
1
|
套
|
