抽水蓄能电站模型制作方案：

1、模型制作范围：按国内实际抽水蓄能电站图纸制作，包含以下内容：电站主副厂房、上水库、下水库、压力输水管道系统、地面开关站、电站主变室、主控室、通风竖井与施工支洞、上库和下库闸门启闭装置与设备、山体地形地貌、绿植建筑物等组成。

抽水蓄能电站模型

2、模型规格：本模型按实物比例1：1200微缩仿真制作，实际尺寸为：2.5米*1.5米*1.8米（长宽高，其中高度含底座0.3米高度）。

3、电源：AC220V、50HZ，功率1KW；

4、材质：进口亚克力、磨砂水纹玻璃、进口U胶、ABS板材、触摸屏控制系统、波动开关、开关电源、微型可逆电机、继电器、语音介绍模块、电磁阀等；

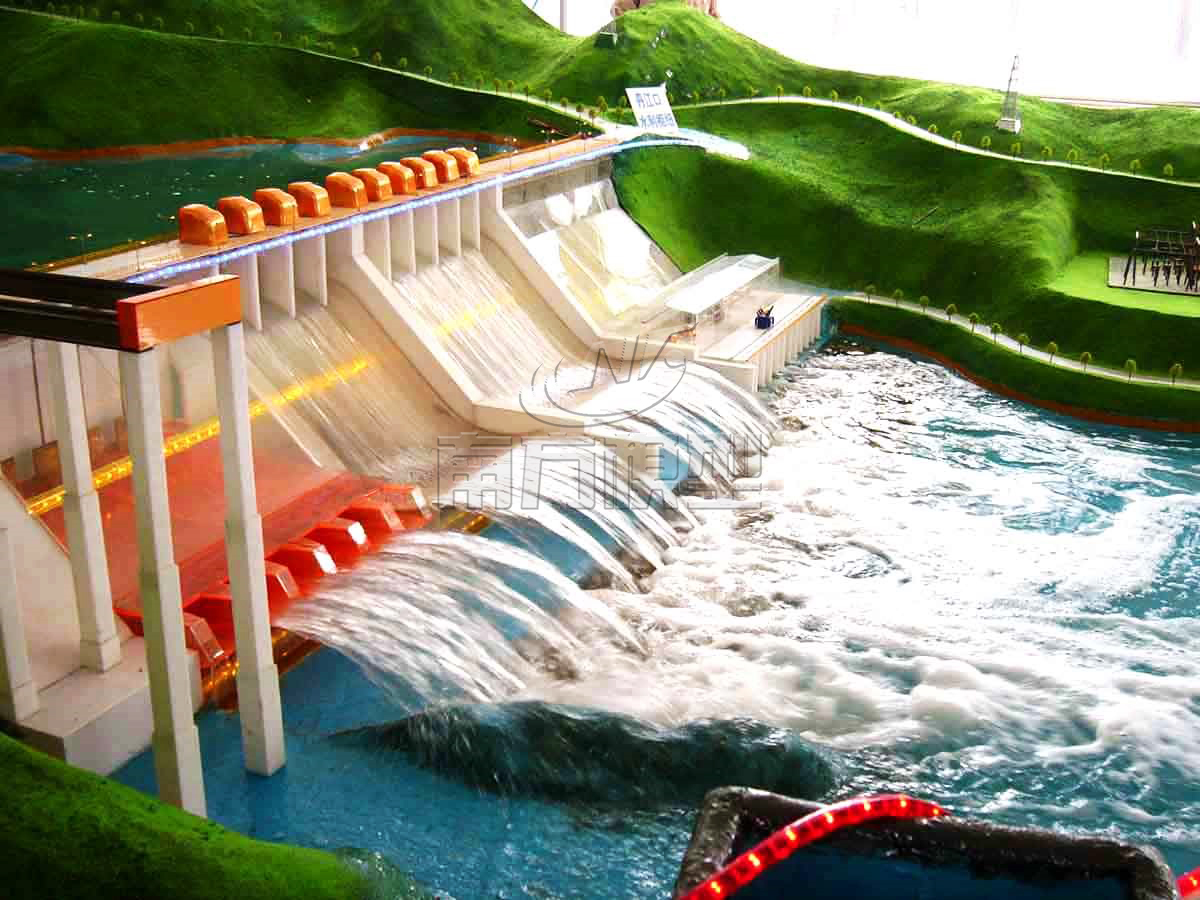

水力发电沙盘模型

5、、模型效果：

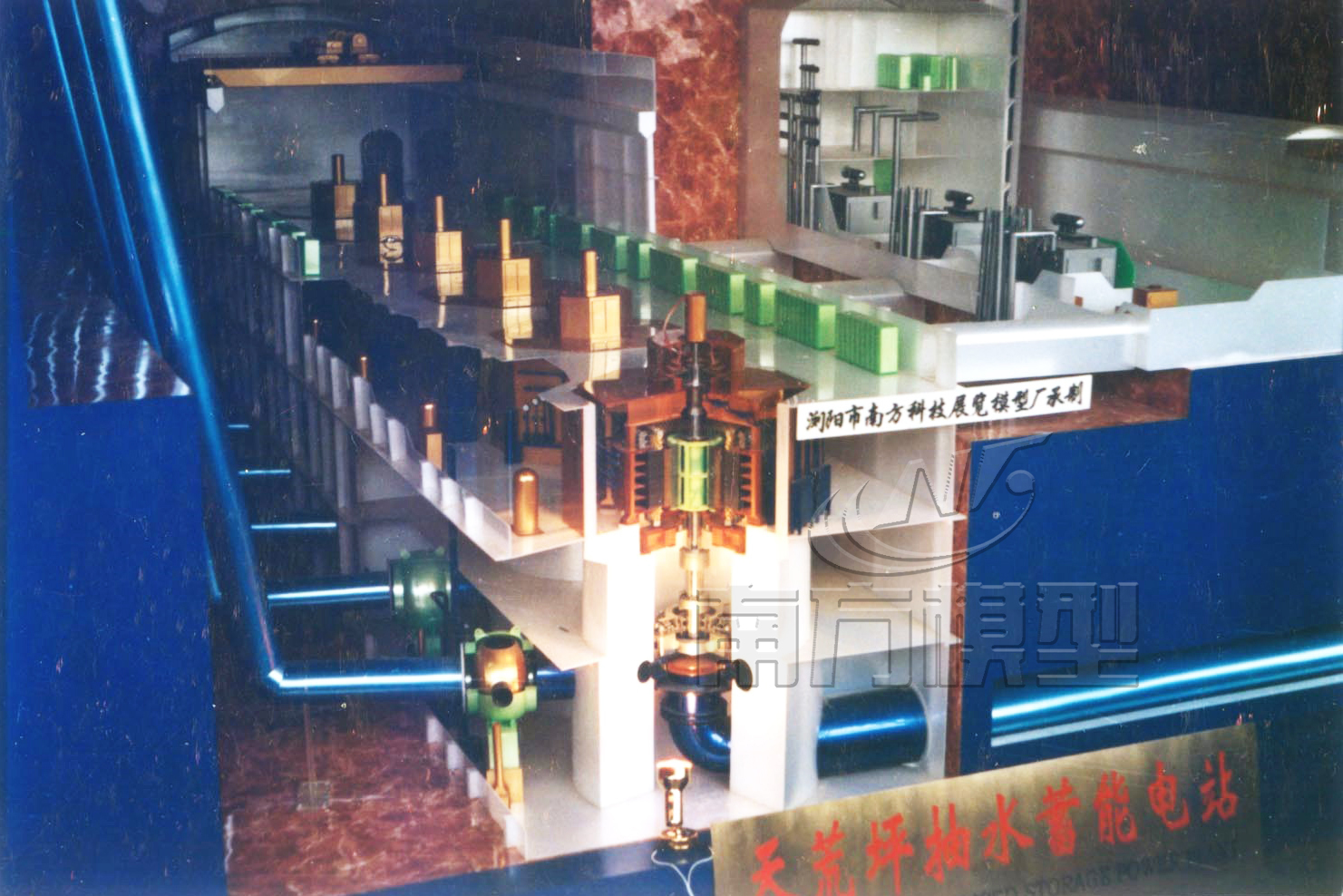

模型要将整个山形、山体、上库区、下库区、地面开关站、气象雷达站、招待所、办公大楼、中控室，地形按实际布局做出。地下厂房将山体局部剖开，能看到地下厂房内声光流动演示状态。正面向将山体做成全剖面形式。这样可清楚看到，上水库、下水库、输水系统、地下厂房。山体采用进口玻璃钢胶，进口油漆及进口装饰材料制作。电站主厂房剖开，可以看到六台机组的布置情况；其中做出一台机组的剖面，详细做出发电机的定子绕组、转子、主机架和水轮机的进水阀、导叶、转轮、蜗壳、尾水管供水管路等。
发电机组可以模拟发电抽水双向动作，主变洞中做出一组封闭母线室和变压器室以及其他辅助设备，电梯室做出一个全剖和部分剖。中控楼以及开关站均做出外型，开关站剖一个角能显示 GIS组合电器；上、下水库均按实际布置做出。

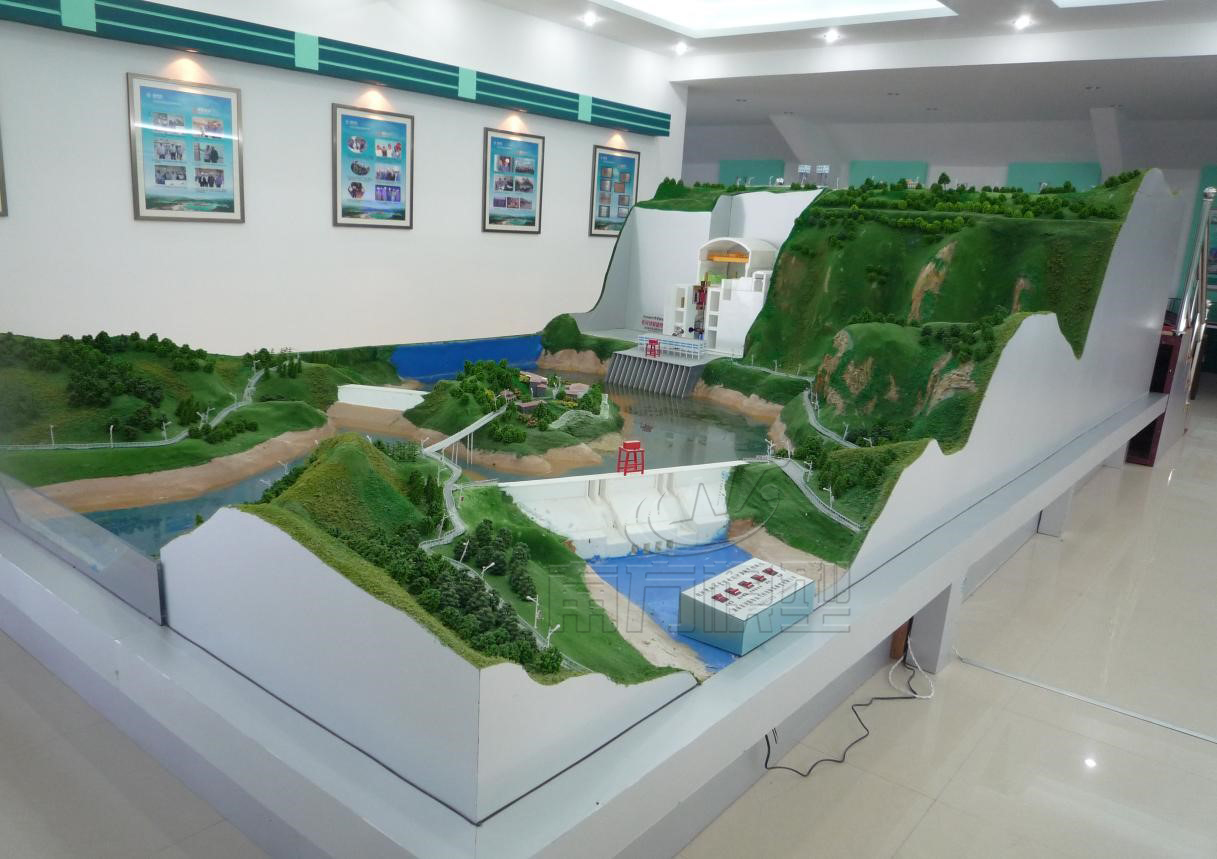

抽水蓄能电站沙盘模型

6、抽水蓄能电站模型控制部分：

采用22寸触控一体机配合主控程序控制，配语音解说功能与设备操作演示运行同步，配有独立操作盘。操作盘控制系统键满足各电站建筑物运行，动力设备可以操作运行演示。

模型控制装置能够结合声、光、电自动演示. 如：点动发电按钮：从上水库水经压力钢管，蝴球阀进入水轮机蜗壳内、冲动转轮转动来发电演示，做功后水进入尾水管流入下水库，看到上水库水减少，下水库水量增大。点动蓄能按钮：水轮机转轮及发电机组反转，压力钢管内水往上流演示，上水库内水量增多，并能看到下枢纽内闸门口处水住上流演示过程。

显示电流通过IPB母线、变压器、GIS、架空线路送网变电站，IPB的母线使用通明有机玻璃管，LED灯光流动。

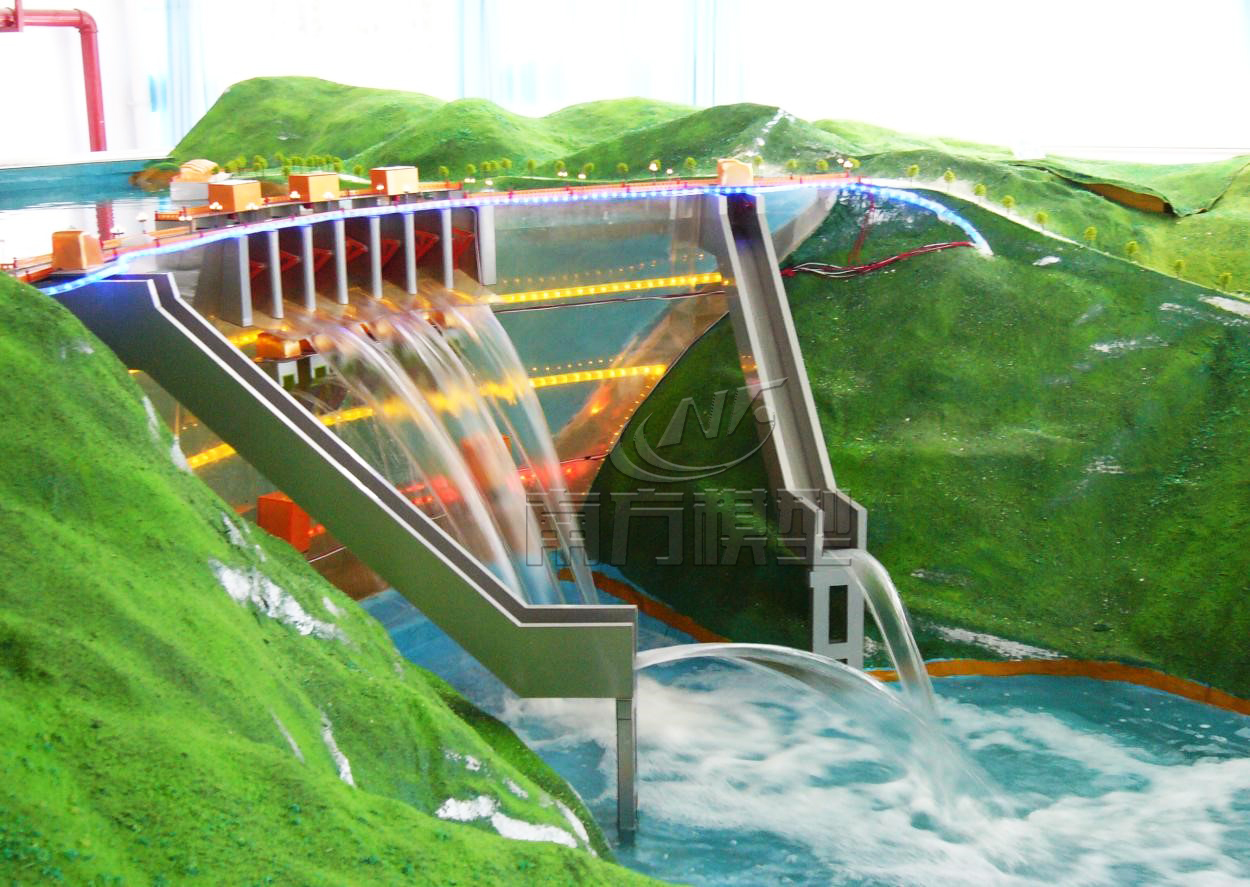

水力发电沙盘模型

7、抽水蓄能电站模型绿化展示：

电站沙盘模型环境以实际原型微缩，整体环境力求精细化，营造视觉上享受；以获得更贴近真实合理的视觉，充分体现出自然与环境相互融合的特性。采用整体灯光的形式来表示；工艺流程灯光将采用分色LED动感灯光演示。对建筑物上标识有文字说明标牌，在蓄能电站模型醒目位置安装有产品简介。将现代声光电技术融入本项电站模型当中，在整体展示中构造出独特的观赏效果。

多级水利枢纽发电模型

压缩空气储能电站模型规格：

电源配置：AC220V-5A

尺寸：3米*1.8米*1.5米（其中底座0.8米）

材料：高分子ABS板材、亚克力、进口U胶、微型电机、汽车烤漆

压缩空气储能电站模型制作内容：

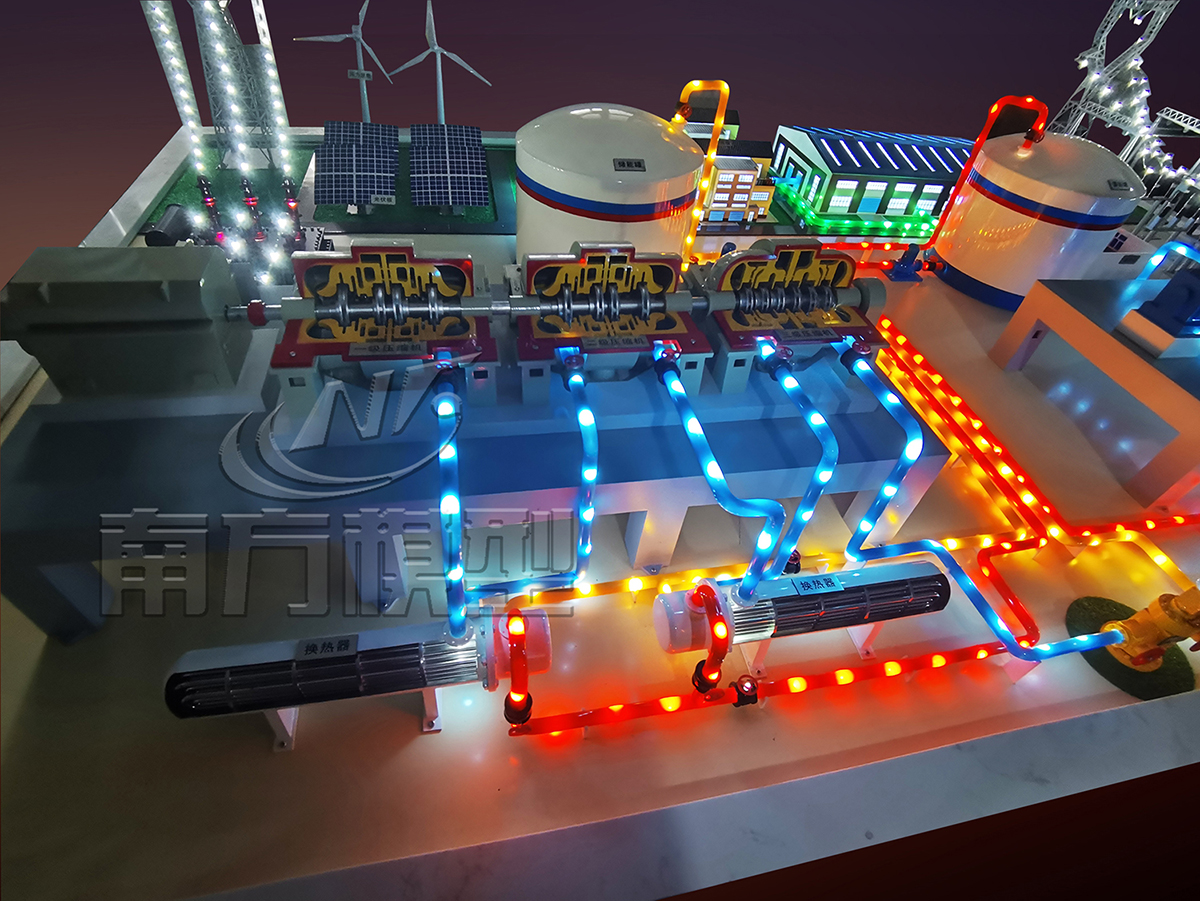

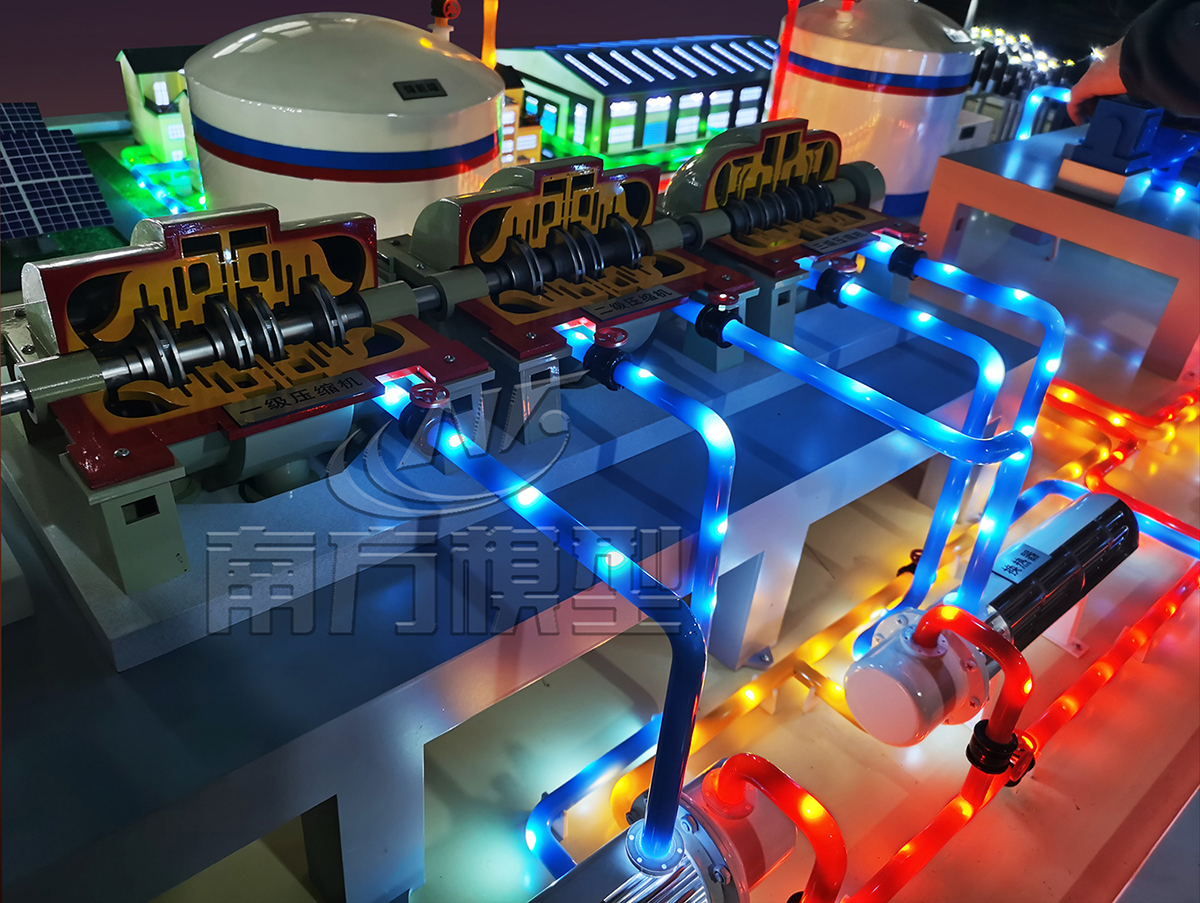

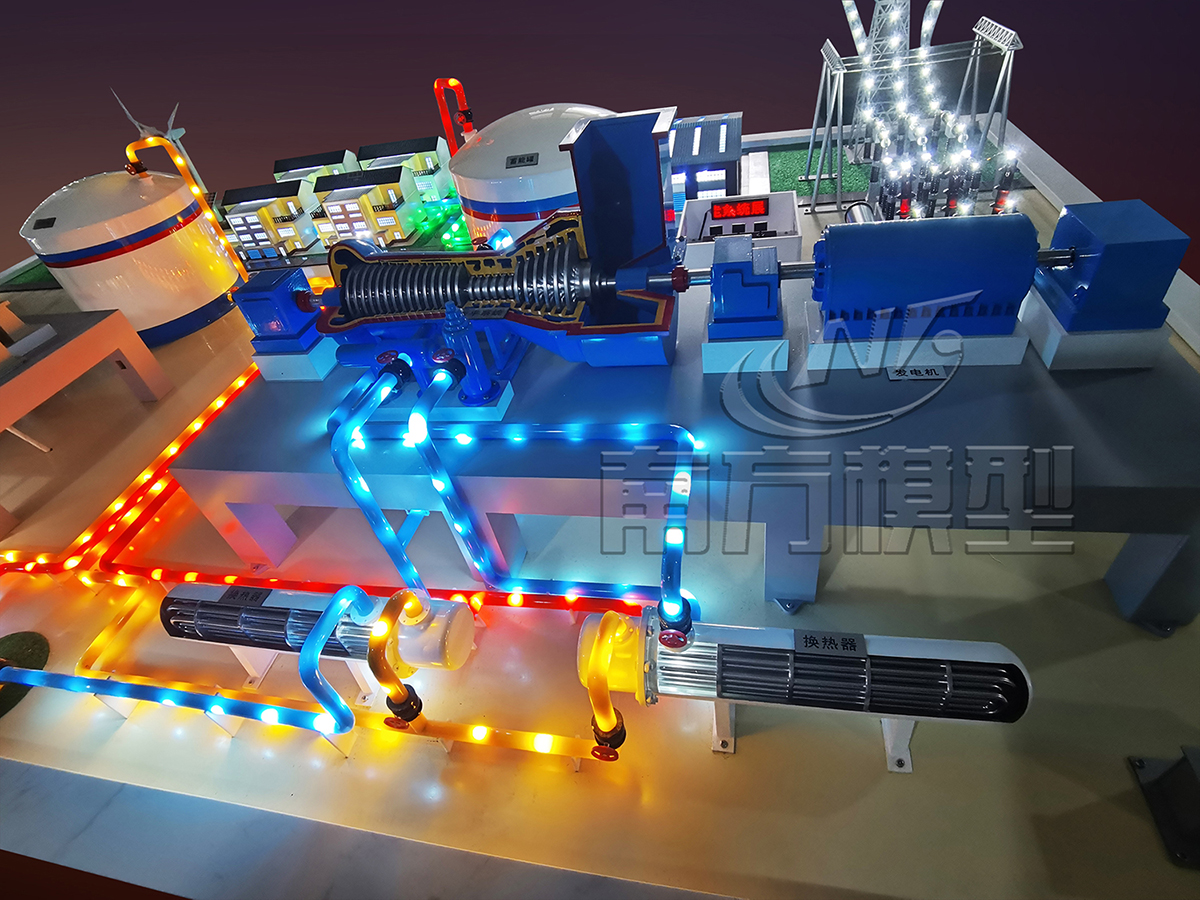

储能电站模型展示内容按照储能电站实际尺寸等比例微缩仿真制作，展示内容包括压缩空气储能车间、储能容器、输电线路、变电站、压缩机、换热器、透平系统等。该模型利用LED光电技术仿真模拟流质与气体运行方向以及做功方式，其中透平系统、压缩机、换热器、储热容器等主要系统部件做¼剖视，详细展示内部结构构造与设备部件。透平系统与压缩机仿真旋转作模拟演示，设备主体喷涂汽车烤漆，色彩亮丽并具备工业质感，适于长期展示。

编辑搜图

压缩空气储能电站模型

压缩空气储能电站技术原理

压缩空气储能，简称CAES。压缩空气储能是利用电力系统使用负荷低谷时的多余电量，用电机驱动空气压缩机，将空气注入密闭的大型地下空间作为储气容器，这个储存容器也可以是废弃矿井、海洋储罐、山洞、气井。如此便使不能储存的电能转化成为了可储存的压缩空气的气压势能并储存在贮气容器中。电力系统发电量不够时，把压缩空气经由换热器与油、天然气混合作用燃烧后，导入燃气轮机发电机组做功发电，满足电力系统的调峰需要。压气机、电动机、贮气室等组成的蓄能子系统将电站低谷的低价电能通过压缩空气储存在岩穴、废弃矿井等贮气室中，蓄能时通过联轴器将电动发电机和压气机耦合，与燃气轮机解耦合。电力系统高峰负荷时，利用压缩空气燃烧驱动燃气轮机发电，燃气轮机、燃烧室以及加热器等发电子系统，发电时电动发电机与燃气轮机耦合，与压气机解耦合。
