点击了解南方科技600MW火力发电厂汽轮机模型


概述:点击了解南方科技600MW火力发电厂汽轮机模型,点击了解南方科技600MW火力发电厂汽轮机模型

点击了解南方科技600MW火力发电厂汽轮机模型

  600MW火力发电厂汽轮机模型整体说明:

  以当前主力装备的的600MW火力发电厂为原型制作,包括锅炉系统模型(石灰石脱硫、SNCR脱硝、电袋除尘)、汽轮机热力系统模型、发电机系统模型、升压站系统模型,结构布置与实际场景相符

 用料高级,工艺讲究,外部加装钢化防尘罩确保安全。管路颜色搭配美观,动态演示、动画效果逼真,智能操作配有语音解说,终身保修。

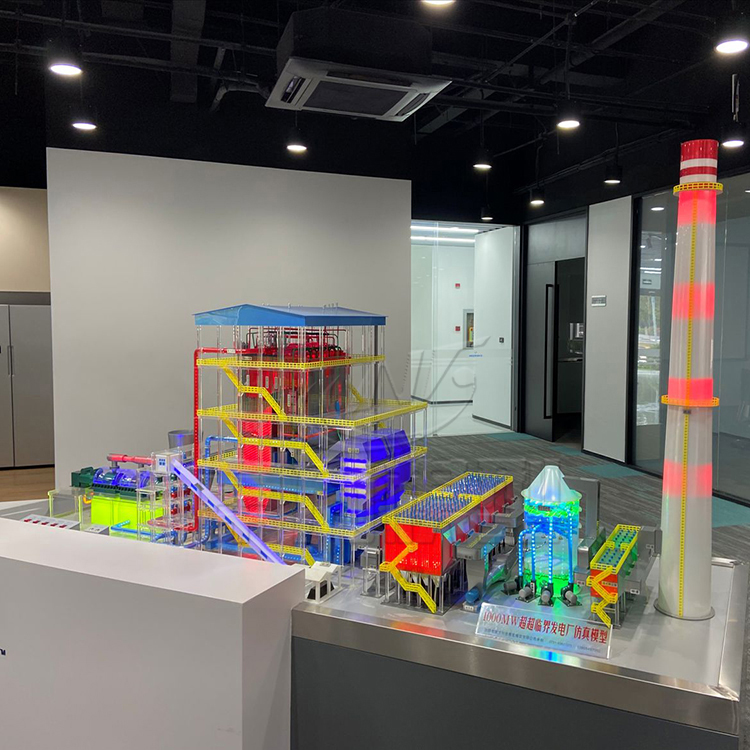

600MW火力发电厂模型

机组为亚临界压力、一次中间再热、单轴、冲动式、四缸四排汽机组。其高、中、低压缸都是具有中分面的双层缸结构。高、中压缸分别由前轴承箱、中轴承箱和3号轴承箱支撑,其外缸都采用上猫爪支承形式高、中压缸外缸上猫爪与推力轴承之间分别设有2对推拉杆(共4根)。汽缸受热膨胀时,高、中压缸上猫爪仅在前、中轴承箱上滑动,即中压缸膨胀后,通过一对推拉杆推动高压缸向前滑动,而轴承箱本身不动:高压缸向前滑动时,又通过另一对推拉杆带动推力轴承一起向前移动,以此来改善汽缸、转子的热膨胀。

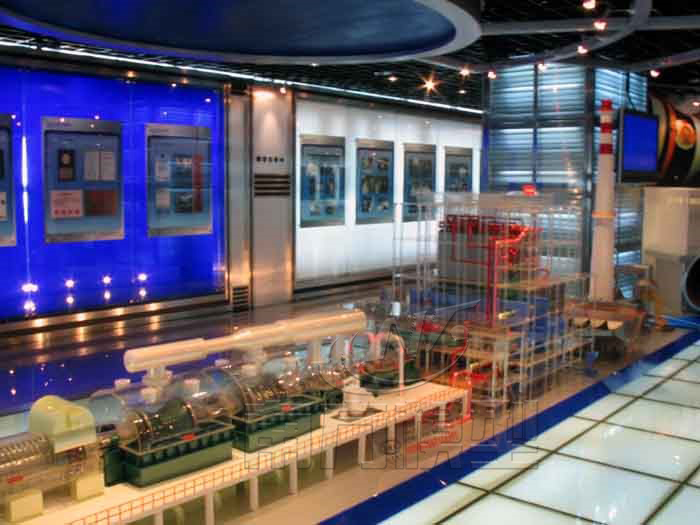

600MW火力发电厂主机模型

两个低压缸安置于基础台板上,低压缸机脚与台板之间设置有垫片。汽轮机的轴承箱、低压缸台板与汽轮机的钢筋混凝土基础之间分别设有副台板,水泥层直接与基础的水泥粘接,而副台板与轴承箱、低压缸台板之间又设有顶起螺栓,用来调整台板的标高、水平和扬度。高、中、低压转子都是无中心孔的整锻转子(其中高压转子制造时发现锻件中心有缺陷,故镗了中心孔),各有两个支持轴承。

编辑搜图

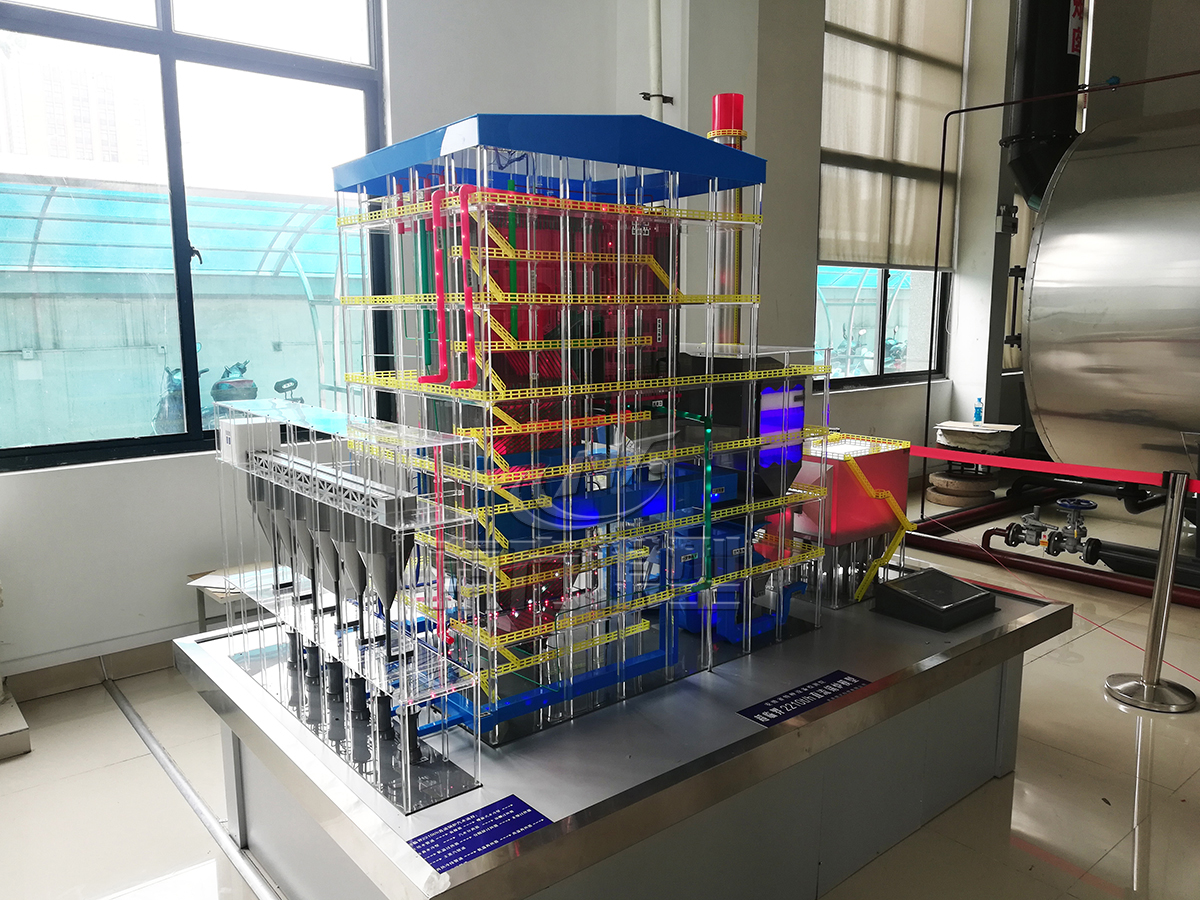

燃煤电站锅炉模型

汽轮机的八个轴承都是三瓦块可倾瓦轴承(发电机的轴承为椭圆轴承)。机组设有两台顶轴油泵,每个轴承都有顶轴油装置。

编辑搜图

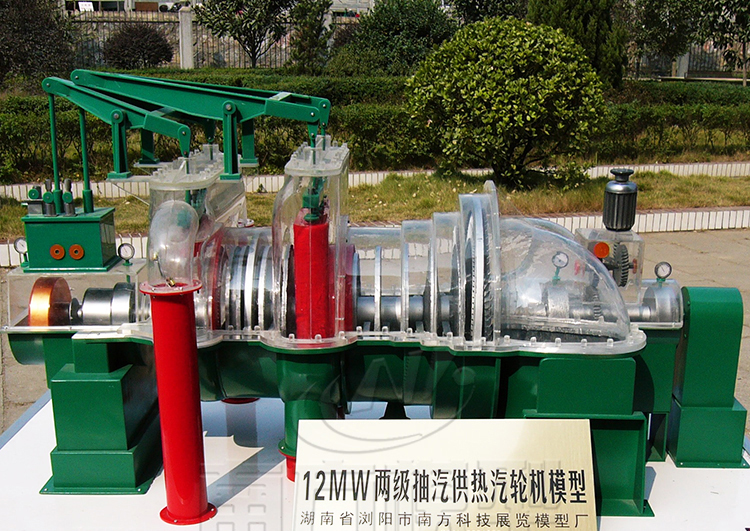

汽轮机模型

轴系的各个转子都是用刚性联轴器相连,各个转子的刚性联轴器均与相应的整锻转子锻成一个整体。高、中压转子之间和中、低压转子之间都设有调整垫片,借以调整汽轮机的通流部分间隙。

汽轮发电机组模型

南方模型为客户提供面向教学模拟实训与企业产品展览展示的设计制造一体化服务,包括从设计、制造、安装调试直到产品交付。已开发的产品涉及教学演示模型与实训模拟装置、科技馆科普展品、企业产品展示模型等,为全国上千家院校与企业提供了优质的产品与服务。
