透平膨胀机模型的工作原理


概述:透平膨胀机模型的工作原理,透平膨胀机模型的工作原理

透平膨胀机模型的工作原理

透平膨胀机模型的工作原理:

规格:按实物尺寸110等比例缩小

电源:AC220V50H

材质:进口亚克力、工程塑料、ABS板材、铜质金属、UHU胶、汽车烤漆等

透平膨胀机模型全景展示透平膨胀机设备外型结构组成与作用,各设备结构分色,喷涂实物颜色,标识标牌设置清晰、结构原理准确,并具有拆装实训功能,其中低、中、高内外缸上部均可拆卸,方便学员进行现场模拟认知。

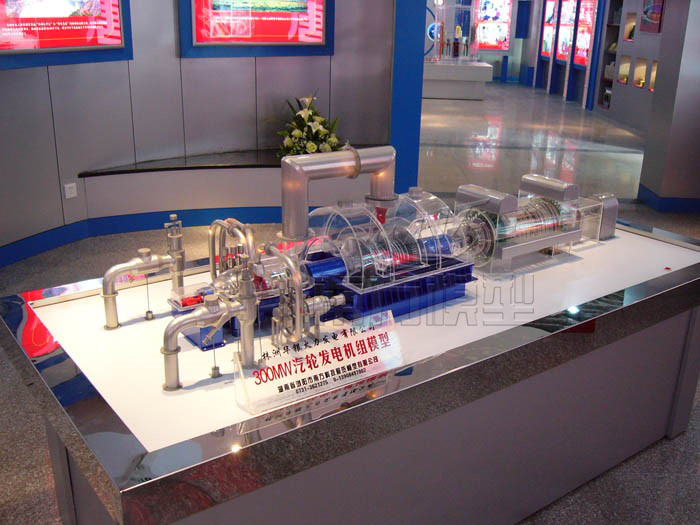

300MW汽轮发电机组模型

什么是透平机:

透平机是将流体工质中蕴有的能量转换成机械功的机器。又称涡轮或涡轮机,透平是英文turbine的音译,源于拉丁文turbo一词,意为旋转物体。透平的工作条件和所用工质不同,所以它的结构形式多种多样,但基本原理相似。透平的最主要的部件是一个旋转件即转子,或称叶轮,它安装在透平轴上具有沿均匀排列的叶片,流体所具能量在流动中,经过喷管时转换成功能,流过叶轮时流体冲击叶轮,推动叶轮转动,从而驱动透平轴旋转,输出机械功。 透平机的工质可以是气体,如:蒸汽、燃气、空气、其他气体或混合气。也可以是液体,如:水、油、其他液体。以水为工质的叫水轮机,以蒸汽为工质的叫汽轮机,以燃气为工质的叫燃气机也就是燃气透平。 简单理解: 既可做压缩机又可做动力机,如果让电机带它转就是压缩机,如果喷嘴对着叶轮吹就是动力机,透平机是高速转动、与流体有关的机械。 作为驱动设备,有蒸气透平(蒸气驱动)、燃汽透平(燃气驱动)、膨胀透平(高压气体驱动)、水力透平(高压液体驱动); 作为从动机,被称为透平的,目前只有透平压缩机,有离心式和轴流式压缩机二种。其他与流体有关的转动机械,如水泵,都因转速不高,不被称为透平。



600MW汽轮机模型

透平机的原理:

透平机是将流体介质中蕴有的能量与机械能相互转换的机器,又称涡轮或涡轮机。透平的工作条件和所用工质不同,所以它的结构型式多种多样,但基本工作原理相似。透平的最主要的部件是一个旋转元件,即转子,或称叶轮,它安装在透平轴上,具有沿圆周均匀排列的叶片。流体所具有的能量在流动中,经过喷管时转换成动能,流过叶轮时流体冲击叶片,推动叶轮转动,从而驱动透平轴旋转。透平轴直接或经传动机构带动其他机械,输出机械功。透平机械的工质可以是气体,如蒸汽、燃气、空气和其他气体或混合气体,也可以是液体,如水、油或其他液体。以水为工质的透平称为水轮机;以蒸汽为工质的透平称为汽轮机;以燃气为工质的透平称为燃气透平。
  水轮机模型--水从高水位水库沿通道流向处于低水位的水轮机的过程中,高水位水的势能变成动能,推动水轮机旋转。流过水轮机的尾水沿水道流去。现代水轮机的唯一用途是作为水电站的动力源,带动发电机发电。
  汽轮机模型--它的工质是蒸汽,具有热能。蒸汽来自燃用矿物燃料的锅炉,或是来自核动力装置加热的蒸汽发生器。它们产生的高温高压蒸汽以高速度经喷管送到蒸汽透平,驱动转子旋转,输出动力。蒸汽流速很高,透平转子尺寸较小,所以转速可达10000/分。汽轮机主要用于火力发电厂,驱动发电机发电;也用于远洋大型船舶和潜水艇作为主机驱动螺旋桨,推进船舶。
  燃气透平模型--它与压气机、燃烧室成为燃气轮机装置的三大主要部件。空气供入压气机,压缩成较高压力和温度的压缩空气,流入燃烧室与燃料混合、燃烧,形成高温、高压、高速的燃气流,流入燃气透平并推动燃气透平旋转,经透平轴输出机械功。燃气透平转速高达每分钟数万转。现代燃气透平应用最广泛的是作为喷气式飞机的推进动力,有的用作舰船动力、发电厂、尖峰负荷用小型电站,也作为远距离输送天然气的气泵的动力。用作机车、汽车动力的燃气透平还在研制试验中。

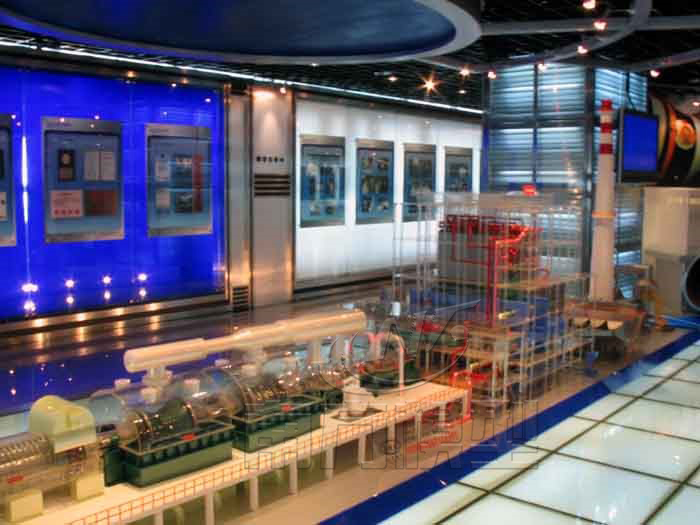

火力发电厂汽轮发电机组模型
