火力发电厂三大主机模型制作案例


概述:火力发电厂三大主机模型制作案例,火力发电厂三大主机模型制作案例

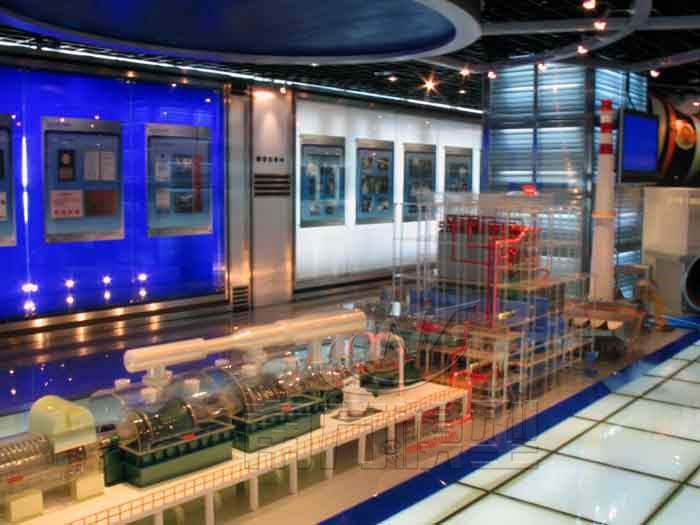

火力发电厂三大主机模型制作案例

火力发电厂的三大主机是: 指的是锅炉、汽轮机、发电机。 火力发电厂: 火力发电厂简称火电厂,是利用煤、石油、天然气作为燃料生产电能的工厂,它的基本生产过程是:燃料在锅炉中燃烧加热水使成蒸汽,将燃料的化学能转变成热能,蒸汽压力推动汽轮机旋转,热能转换成机械能,然后汽轮机带动发电机旋转,将机械能转变成电能。 组成流程:火电厂模型是一个精巧而又具备工业质感的等比例微缩火力发电厂模型。

它的三大系统分别是:

一、锅炉系统模型(比例为1∶40)

锅炉模型高度从台面到顶棚高约为1.6米,另加台座0.6米,总高为2米。采用5台中速磨煤机直吹式制粉系统,四角切圆燃烧,单炉膛倒U型露天布置,全钢架悬吊结构及栅格平台,高强度螺栓连接,摆动喷嘴调温,平衡通风,固态排渣。炉前布置有汽水分离器、膨胀水箱等,炉后尾部布置有两台三分仓转子回转式空气预热器。在省煤器与空气预热器之间设有脱硝装置(详见烟气净化部分),电气除尘器与烟囱之间设置有烟气脱硫装置(详见烟气脱硫部分)。

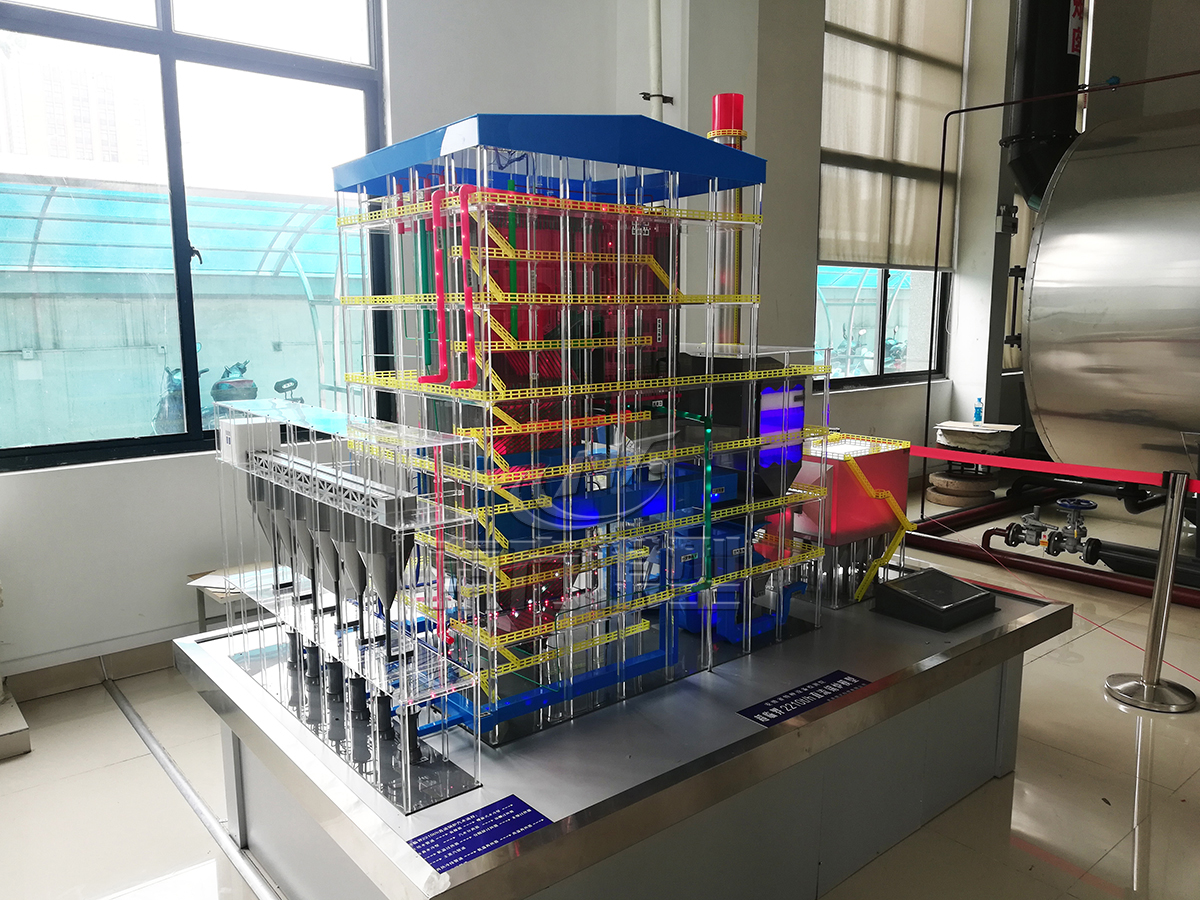

锅炉系统模型

1、本部分由输煤系统、制粉系统、锅炉本体、风烟系统、除尘除灰系统等组成。

(1)输煤系统包括:煤场、斗轮机、输煤皮带运输机、原煤仓等设备及部件;

(2)制粉系统包括:给煤机、磨煤机、煤粉管道、冷风管道、热风管道等设备及部件;

(3)锅炉本体包括:炉钢架、炉膛(包括燃烧器)、汽水分离器、下降管、水冷壁、前屏过热器、后屏过热器、低温过热器、高温过热器、再热器、省煤器、空气预热器等设备及部件件。

(4)风烟系统包括:烟道、一次风道、二次风道、一次风机、二次风机、引风机、烟囱等设备及部件

(5)除尘除除渣系统包括:电除尘器、捞渣机等设备及部件。

2、展品主要内容

(1)整台锅炉外观、回转式空气预热器(2个)、原煤斗(5座)、中速碗式磨煤机(5台)、给煤机(5台)、煤斗与给煤机磨煤机的连接管(5条)、磨煤机与炉膛连接管(20条)、汽水分离器1个、集中下降管、下联箱、主蒸汽母管、冷再热汽母管、热再热汽母管、一次风机(2台)、二次风机(2台)、引风机(2台)、烟风道等,以上设备均用不同颜色的高级有机玻璃压制成形。

(2)光电设计:炉墙透明,可见内部结构。斗轮机、皮带运输机可仿真模拟转动;各种水、汽管道有灯光流动演示;炉膛火焰灯光显示。

火力发电厂锅炉模型

二、锅炉尾部烟气净化处理系统

锅炉尾部烟气净化处理系统包括:烟气管道、脱硝系统(SCR)、高压静电除尘器、脱硫系统(FGD)、引风机、烟囱。

1、脱硝系统模型:(SCR)(比例约为1∶30)

(1)脱硝系统采用“选择性催化还原法” 除去烟气中的氮氧化合物(NOx)。工作过程:在锅炉省煤器出口,含有NOx的烟气,与氨气均匀混合,经反应塔(每台锅炉左右两个)内的催化剂后,NOx转化为氮气和水蒸气。

主要内容包括:反应塔(2)座及其喷氨设备、催化剂(3)层。光电设计喷氨时灯光显示,流进反应塔的烟气颜色与流出反应塔的烟气颜色发生变化,通过灯光颜色的改变来直观模拟烟气脱硝的过程。

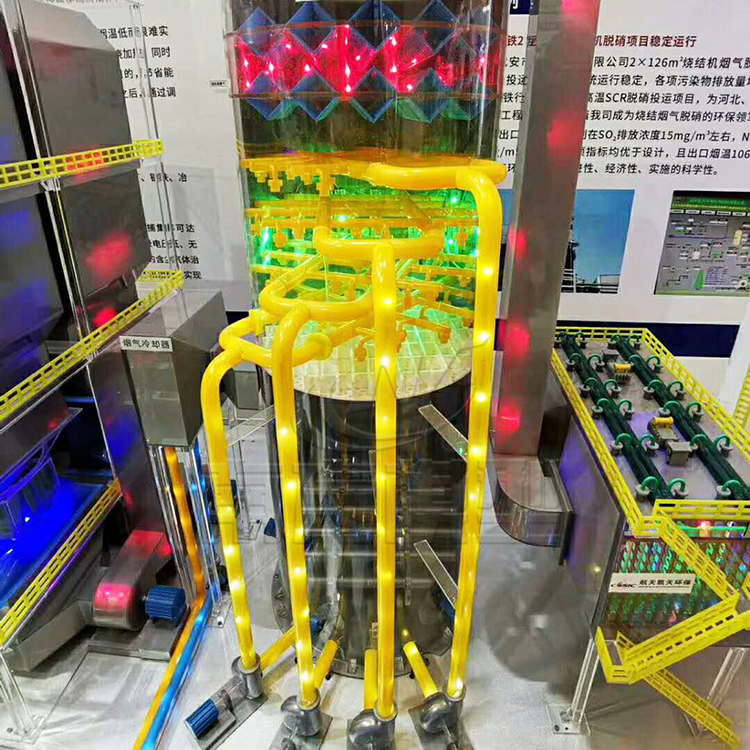

锅炉烟气脱硫脱硝模型

2、高压静电除尘器系统(比例约为1∶30)

(1)除尘形式为:BE278/2-5双室五电场静电除尘器。

主要内容包括:整个电除尘器和灰斗外形。有一个方向外壳做成无色透明,可以看到阴极板、阳极板。阴阳极振打为顶部布置、电磁驱动,电除尘下部设有20个灰斗。可视内部阴极线与阳极板。

(2)光电设计流进电除尘器的烟气颜色与流出电除尘器的烟气颜色发生变化,通过灯光颜色的改变来直观模拟烟气脱硝的过程。

3、脱硫系统模型比例约为1∶40

(1)烟气脱硫(简称FGD)。采用湿法烟气脱硫,包括吸收塔、增压风机、氧化风机、浆液循环泵、烟气换热器(GGH)及管道附件等,吸收塔放大比例,外壳前半部分做成无色透明体以便看到内部结构、除雾器喷淋层(5层)。光电设计海水喷淋效果和海水流动效果;曝气、氧化气可以冒出气泡,流进FGD的烟气颜色与流出FGD的烟气颜色发生变化,通过灯光颜色的改变来直观模拟烟气脱硫的过程。

三、汽轮机热力系统模型(比例1:20)

包括汽轮机本体及热力系统组成,汽轮机本体包括高压缸、中压缸、低压缸(2个),前轴承箱、盘车装置等,热力系统包括凝汽器、凝结水泵、低压加热器、除氧器、给水泵、高压加热器,凝结水管道、给水管道等。

汽轮机型式为反动式、单轴、一次中间再热、双缸双排汽、纯凝机组。高中压部分采用合缸反流结构,低压缸采用三层缸结构。高中压汽轮机为冲动、反动混合型式。来自锅炉的新蒸汽,首先进入布置于汽机左、右侧的主汽门。然后,各经过三只调节汽门进入高压蒸汽室。各调节汽门的开度,分别由单独的油动机按调节系统来的信号而控制,从而调节进入高压缸的蒸汽流量。在调节阀后由六根导汽管将蒸汽引入高压缸上、下接口,蒸汽进入高压缸经调节级后反向流经高压#1-#11级叶片,然后经高压缸下半一只排汽口送至锅炉再热。由锅炉来的再热蒸汽通过布置于汽缸前部两侧的再热主汽门、再热调节汽门返回中压缸。调节阀出口用滑动结合连接到中压缸进汽室。蒸汽经中压#1-#9级作功后,通过中低压连通管送入低压缸中部进汽接管。低压缸为双流、反动式。蒸汽由汽缸中部进入,经低压缸进汽导流环分别流经调阀端及电机端各7级叶片后排入凝汽器。

火力发电厂汽轮机模型

汽轮机本体包括:高中压合缸、低压缸、隔板、隔板套、转子、叶片、高压喷咀、大汽管、高压主汽阀(2个)、中压主汽阀(2个)、盘车、机头箱内包括:主油泵、危急保安器、调速滑阀均做出外形。汽轮机隔板及转子叶片均按图纸将凹扭形状加工做出;并将汽轮机、纵销、横销、立销、角销、死点、猫爪做出。以上设备部件分别用不同颜色的有机玻璃及部分金属材料制作。

汽轮机本体主要模拟转子经模拟气流冲击后转动的工作过程,能看到缸内高压喷嘴、缸内隔板、隔板套、转子上叶片。

辅助设备包括:凝结水泵、给水泵、低压加热器、高压加热器、除氧器及水箱、主蒸汽管、再热蒸汽管、主给水管、主凝结水管等,设备均用不同颜色的有机玻璃压制成形。本部分辅助设备(机械)主要用灯光模拟汽、水的流动形式及设备的工作过程。

循环水系统包括凝汽器、循环水泵、冷却水塔、循环水进出水管,凝汽器能显示循环水进水室、出水室、管束布置结构等

汽轮机仿真模型

四、发电机系统模型(比例约为1∶20)

1、发电机主要由定子绕组和转子绕组构成。自并励静止励磁系统。

2、主要展示内容

发电机整体外形包括:发电机、定子、转子、线圈绕组、风扇、励磁机、变压器、变压器与发电机封闭母线连接。以上设备部件分别用不同颜色的有机玻璃及部分金属材料制作。发电机与变压器用封闭母线连接输电线,灯光显示电流输送。

火电厂发电机模型
