300MW 600MW 1000MW火力发电厂模型

300MW火力发电厂模型

300MW火力发电厂模型主要系统设备由燃煤运输系统、锅炉系统、烟气处理系统、汽轮机系统、发电机系统与电气系统等组成，按300MW热电厂运行的300MW火力发电机组图纸缩比制作，300MW燃煤电厂模型包括：锅炉、汽机、制粉、除尘、脱硫、脱销、烟囱、升压站等几大部分。将电厂的汽、水、风、粉、电几大系统的设备，管道以及设施等按照实际场景写实制作。各系统不同的设备、管道等分别用实物配色展示，主要设备间用灯光显示，工质流动方向用箭头指示。各系统的管道用不同颜色的PMMA材质制作，原理准确，结构清晰。汽机机厂房透明或过半剖视，详细展示系统运行状态与模拟汽机运行。输煤系统部分由输煤火车、斗轮机、翻车机从煤仓斜向上皮带运输机将翻车机、 斗轮机的煤运送到下一工段，输煤皮带将煤运送到各个煤粉仓后进入磨煤机。

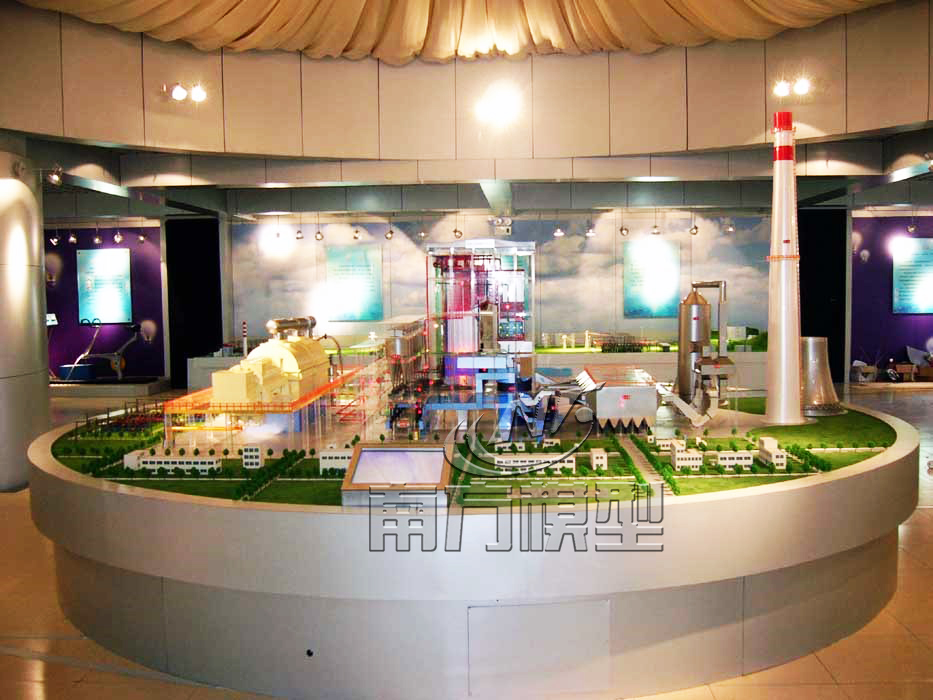

300MW火力发电厂模型

600MW火力发电厂模型

 汽轮机本体系统：600MW超临界汽轮发电机组，一次中间再热，凝汽式双背压四缸四排汽单轴仿真运行。

锅炉系统：超临界变压运行直流锅炉，单炉膛膛内采用螺纹管上升膜式水冷壁，一次中间再热，LED灯光与风机组合模拟演示锅炉炉内汽水运行状态。

发电机本体系统：三相同步汽轮发电机，四分之一剖面制作清晰直观的看到发电机内部结构，仿真运行。

输煤系统：火力发电厂中的输煤系统包括储煤场的皮带输送机、翻车机、输煤与受煤装置及其它辅助设施。

制粉系统：主要设备包括磨煤机、给煤机、轴流式风机等

脱硫与脱硝系统：脱硫采用石膏湿法烟气脱硫工艺，包括吸收塔和浆液循环泵、石膏脱水与石灰石生成系统，脱硝系统采用SCR，系统包括SCR反应器，吹灰器与风机等。

蒸汽系统：包括锅炉过热器出口联箱汽轮机主汽阀的主蒸汽管道

发电厂电气部分：主变压器、变电站及输电线路等

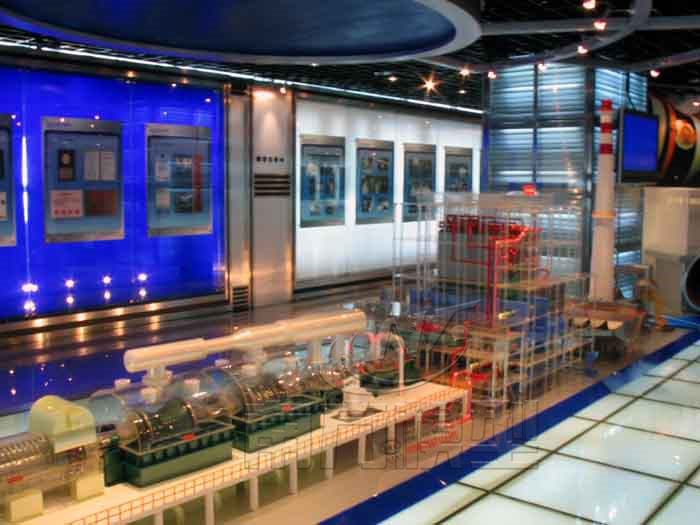

600MW火力发电厂模型

1000MW火力发电厂模型

1000MW火力发电厂模型以国内三大主机厂生产的1000MW超超临界机组为原型，包括锅炉系统（输煤系统、制粉系统、锅炉本体、风烟系统、除尘、除灰系统、烟气脱硫系统、烟气脱硝系统）、汽轮机热力系统（汽轮机本体、凝汽器、凝结水系统、除氧给水系统、循环水系统）、发电机系统、升压站系统,结构与实际相符。

1、产品规格：5500mm*2500mm*2200mm

2、输入电源：AC220V.50HZ,

3、制作材质：PMMA、PVC、ABS板（棒）材、H/L型仿金属等主要构件、主体支架、微型电机、受力构件、传动装置、金属构件，各部件均按实物颜色进口烤漆，电气元件构架采用H、L型PVC仿金属构架；传动为金属构件；

电气控制原件：集成电路板,JZX-22F继电器，36/24V变压器，3.4mm3L10流水灯条及控制器，50×50线槽，DS-2CD1211D-I3摄像头， S145/12V、S350/24V开关电源，12VΦ20mm低速变频电机。

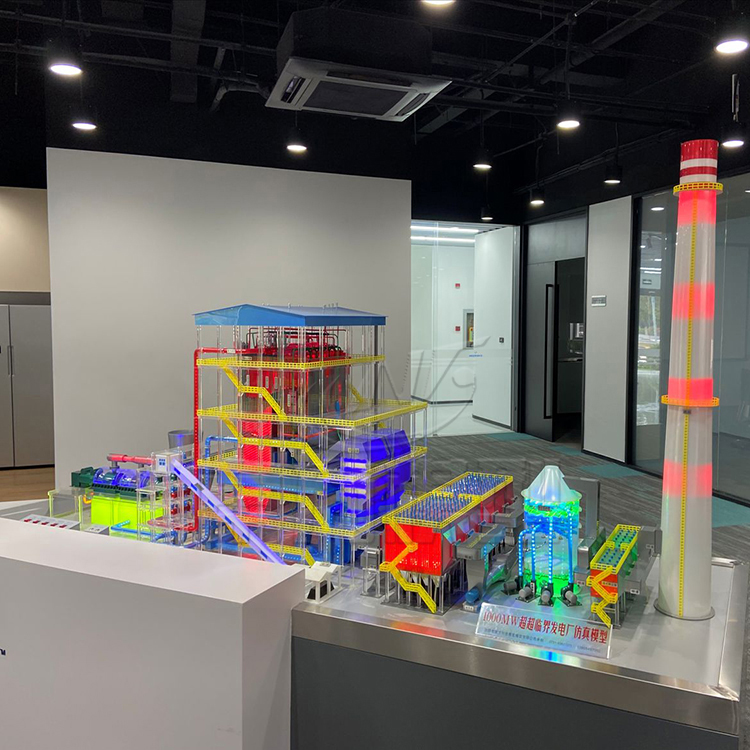

1000MW火力发电厂模型
