水地源热泵机组模型  多能互补地源热泵工艺沙盘模型

水地源热泵沙盘模型规格说明：

规格：按实物比例1:15制作尺寸2200×1500mm

电源：AC220V输入，12V直流输出、功率50W

说明铭牌：200*100mm、亚克力UV喷绘

按实物1：40等比例缩小仿真制作出建筑的主体结构与内部场景、四周环境景观、灯光布置、透明材质与剖面结构展示内部设备。建筑主体包含地下部分、一二楼与房顶。水地源热泵模型等比例微缩按实物仿真制作，地源热泵模型结构为1/4剖视，主要设备组成：板式换热器、蒸发器与冷凝器、螺杆式压缩机、干燥过滤器、分离器、冷却与冷冻水泵、各种调节阀门与管路、控制设备等。

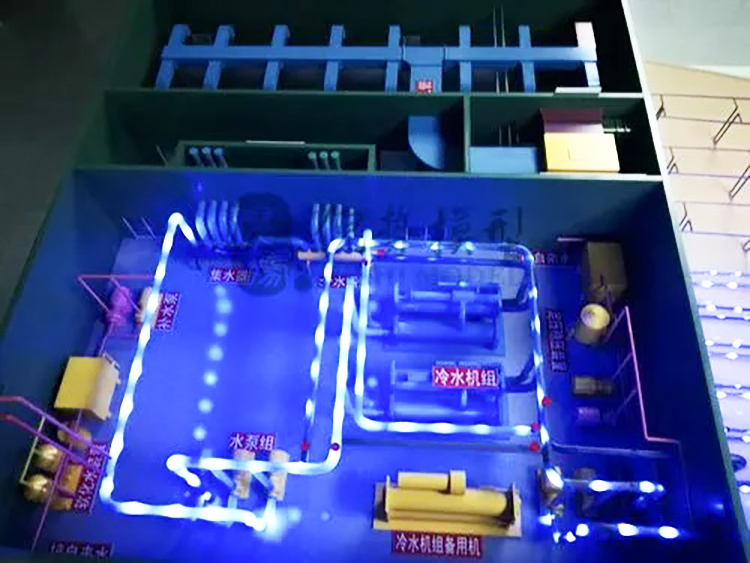

螺杆压缩机剖切作模拟仿真电动展示，其余壳管式蒸发器、冷凝器、压缩机各设备间工质流动演示用亚克力中空管材连接，内部安装流星雨LED灯带模拟工质流动。

水地源热泵沙盘模型材质：方管、冷轧板、PMMA、ABS板材、工程塑料、汽车烤漆、LED灯光控制器、植物、数木、人物等。

模型底座为木质表面喷涂白色烤漆，底部安装福马轮可四向移动。沙盘台面安装30mm钢化玻璃围挡。

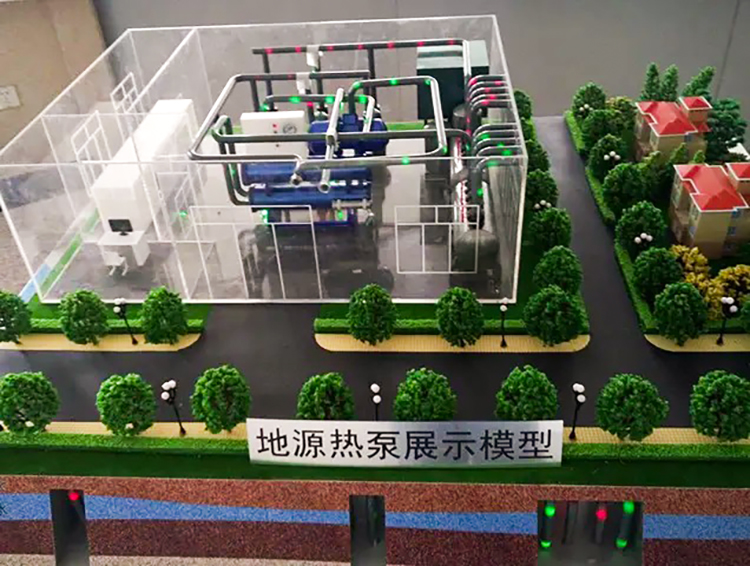

地源热泵仿真展示模型

地源热泵是利用浅层地能进行供热制冷的新型能源利用技术，是热泵的一种,热泵是利用卡诺循环和逆卡诺循环原理转移冷量和热量的设备.地源热泵通常是指能转移地下土壤中热量或者冷量到所需要的地方.通常热泵都是用来做为空调制冷或者采暖用的.地源热泵还利用了地下土壤巨大的蓄热蓄冷能力,冬季地源把热量从地下土壤中转移到建筑物内,夏季再把地下的冷量转移到建筑物内,一个年度形成一个冷热循环。

工作原理

制冷模式：

在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。通过蒸发器内冷媒的蒸发将由风机盘管循环所携带的热量吸收至冷媒中，在冷媒循环同时再通过冷凝器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地水、地下水或土壤里。在室内热量不断转移至地下的过程中，通过风机盘管，以13℃以下的冷风的形式为房间供冷。

制热模式

在供暖状态下，压缩机对冷媒做功，并通过换向阀将冷媒流动方向换向。由地下的水路循环吸收地表水、地下水或土壤里的热量，通过冷凝器内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过蒸发器内冷媒的冷凝，由风机盘管循环将冷媒所携带的热量吸收。在地下的热量不断转移至室内的过程中，以35℃以上热风的形式向室内供暖。

地源热泵机组仿真模型

地源热泵优点：

高效节能，稳定可靠

地能或地表浅层地热资源的温度一年四季相对稳定，土壤与空气温差一般为17度，冬季比环境空气温度高，夏季比环境空气温度低，是很好的热泵热源和空调冷源，这种温度特性使得地源热泵比传统空调系统运行效率要高40%～60%，因此要节能和节省运行费用40%－50%左右。通常地源热泵消耗1KW的能量，用户可以得到5KW以上的热量或4KW以上冷量，所以我们将其称为节能型空调系统。

无环境污染

地源热泵的污染物排放，与空气源热泵相比，相当于减少40%以上，与电供暖相比，相当于减少70%以上，真正的实现了节能减排。

一机多用

地源热泵系统可供暖、制冷，还可供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。

维护费用低

地源热泵系统运动部件要比常规系统少，因而减少维护，系统安装在室内，不暴露在风雨中，也可免遭损坏，更加可靠，延长寿命。

使用寿命长

地源热泵的地下埋管选用聚乙烯和聚丙烯塑料管，寿命可达几十年。

节省空间

没有锅炉房，省去了冷却塔、锅炉房和其它设备，冷却塔占用的宝贵面积，产生附加经济效益，并改善了环境外部形象。

地水源热泵系统的能量来源于自然能源。它不向外界排放任何废气、废水、废渣、是一种理想的“绿色空调”。被认为是目前可使用的对环境最友好和最有效的供热、供冷系统。该系统无论严寒地区或热带地区均可应用。可广阔应用在办公楼、宾馆、学校、宿舍、医院、饭店、商场、别墅、住宅等领域
