冶金工业钢铁生产工艺教学模型包括几个系统

冶金工业的动态教学模型，是技术与艺术的完美结合。它融入了电子科技、自动控制技术、机械金属动态模型制作技艺，并结合多媒体技术，制造出一个既直观又系统的演示和实训平台。这个冶金工业展示模型仿佛是微缩版本的大型现代钢铁生产工厂，生动地再现了钢铁厂运行的全过程。

  在材质上选用金属材质制作，表面再饰以金属烤漆，质感丰富。尤其值得一提的是，主要设备部分采用了全透明亚克力材质。这种材质既展现了结构的完整性，又保持了设备模型的轻盈与灵动。对于需要展示内部结构或者需要演示动作的设备，以及需要灯光流动的管道，也巧妙地选用了亚克力材料，使其在视觉上更显精致，富有质感。
整个装置的控制则运用了控制组态软件，通过它实现了人机界面的同步控制。这套系统不仅提升了操作的便捷性，也增强了人与机器的互动性，使整个冶金工业生产过程更为智能化、高效化。

编辑搜图

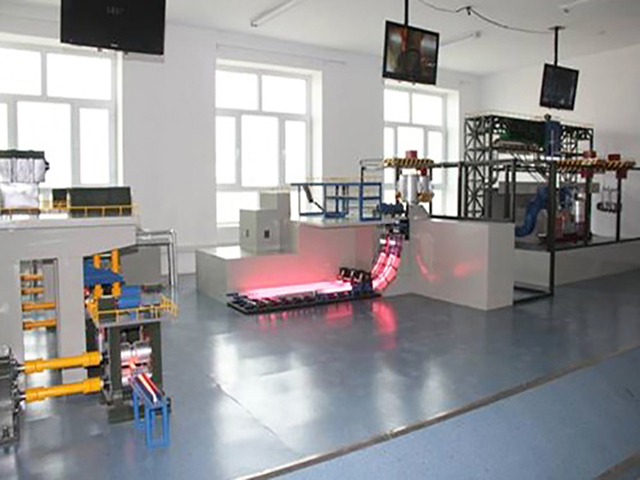

冶金工业教学展示模型

冶金工业生产设备系统模型，这不仅仅是一个模型，更是一个冶金工业生产过程的生动呈现。这个模型精准地描绘了焦化、烧结、炼铁、连铸、轧钢这六大核心设备的运作机制与结构特点。

这个冶金工业教学模型运用了电子技术、自动控制技术、金属动态模型制作技术以及多媒体技术，为学员提供了一个直观、真实的实习、实训环境，使人仿佛置身于真实的冶金工业生产环境中。

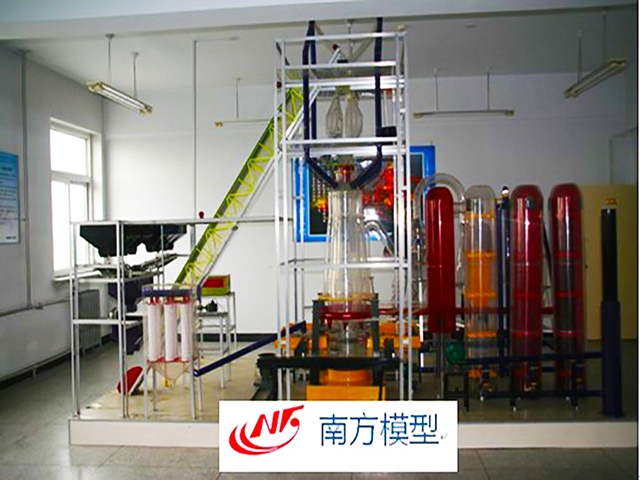

高炉炉体设计巧妙，打开角度为60度，既保证了模型的稳定性，又方便了展示与教学。高炉炼铁模型系统则更为细致，包括了高炉模型、热风炉模型系统、除尘模型系统、喷煤系统、出铁场模型、冷却塔模型、槽下配料系统、原料输送皮带、炉顶上料系统以及炉顶旋转布料模型等部分。

热风炉模型系统由多个热风炉模型组成，这些模型通过模拟管道与高炉模型紧密相连，形成了一个系统的整体。除尘系统模型则包括重力除尘模型和布袋除尘模型，通过模拟管道与高炉模型连接，确保了除尘效果。

槽下配料通过皮带输送与炉顶上料系统相连，确保了原料的顺畅运输。而出铁场则运用灯光模拟出铁过程，既直观又富有科技感。高炉模型设计独特，可以电动打开，分别展示高炉炉内炉料结构和高炉炉墙结构，让观众对高炉的内部结构一览无余。

编辑搜图

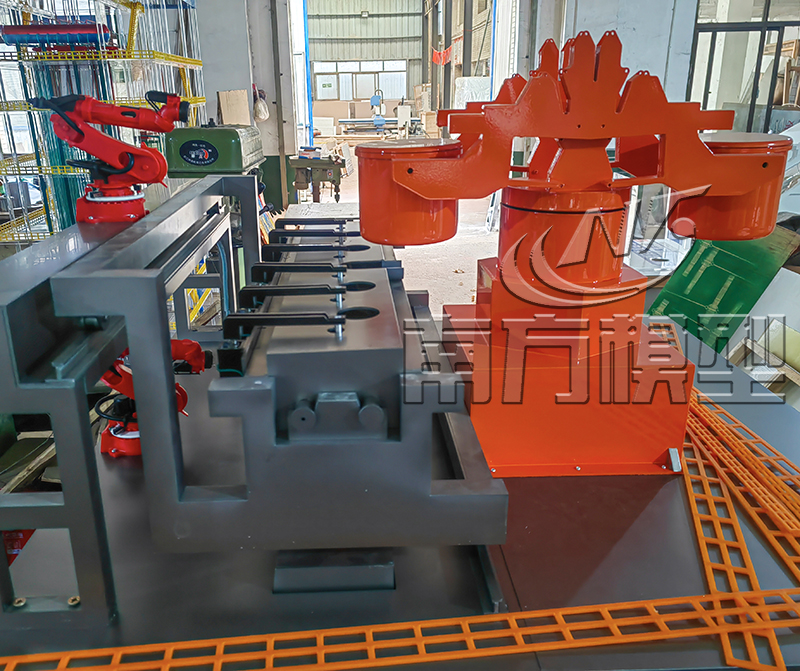

冶金工业高炉教学培训模型

  竖炉其顶盖设计有独特的竖井，利用电弧炉排放的高温废气在其中预热废钢，这便是超高功率电弧炉。炉内气流上行，与炉料形成逆流换热，多数竖炉的炉料与燃料直接接触。根据工艺用途，竖炉可分为熔炼竖炉（如高炉、炼铜、炼锌和炼铅用的鼓风炉、化铁用的冲天炉等）和焙烧竖炉（用于焙烧各种物料，如铁矿石、铁精矿球团、有色金属矿石、黏土矿物、石灰石等，这些物料在焙烧过程中始终保持固态）。

编辑搜图

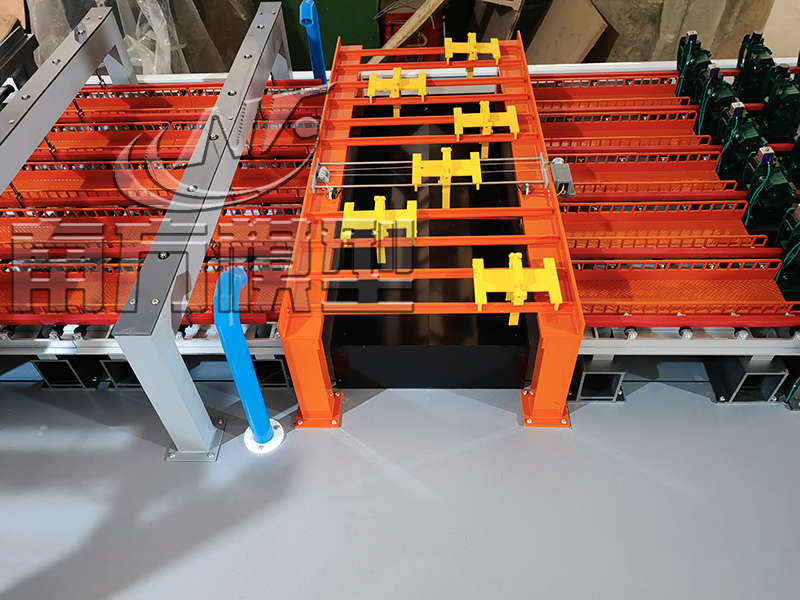

连铸生产平台模型

高炉炼铁，作为冶金钢铁工业的重要环节，是一个将铁矿石还原成生铁的连续生产过程。在这个过程中，铁矿石、焦炭和熔剂等固体原料，按照规定的配料比，由炉顶装料装置分批送入高炉。这些原料在高炉内形成交替分层的结构，随着矿石料在下降的过程中逐步被还原、熔化，最终形成聚集在炉缸中的铁水和渣。高炉生产是连续进行的，一代高炉能连续生产几年甚至十几年。

 高炉冶炼的目的是将矿石中的铁元素提取出来。在提取过程中，主要产品为铁水，同时还会产生一些副产品，如水渣、矿渣棉和高炉煤气等。这些副产品具有各自的用途，例如水渣可以用来制造水泥、矿渣棉可以用来保温、高炉煤气则可以作为能源使用。
 高炉冶炼的原理看似很复杂，其实一点也不简单。高炉生产是连续进行的，从炉顶不断地装入铁矿石、焦炭、熔剂，同时从高炉下部的风口吹进热风，喷入油、煤或天然气等燃料。这些原料和燃料在炉内经过一系列复杂的化学反应和物理变化，最终形成了铁水和渣。
 在整个高炉冶炼过程中，每个环节都是相互关联、相互影响的。例如，原料的成分和配比会影响到最终产品的质量和产量；热风的温度和流量会影响到炉内的反应速度和温度分布；而燃料的种类和喷入量则会影响到整个过程的能耗和环保性能。因此，在实际生产中，需要根据实际情况对各个参数进行精细的调控，以保证高炉生产的顺利进行。

编辑搜图

钢铁厂连铸生产线模型

  在高温的环境中，铁矿石与焦炭、碳以及喷吹物紧密结合，形成一个奇妙的化学反应。在这个过程中，铁矿石中的氧被一点点地净化化为铁水，这个过程被我们称为还原。铁矿石经过这一神奇的还原反应，最终炼成了生铁，从出铁口流淌出来。与此同时，那些矿石中的脉石、焦炭和喷吹物的灰分，与添加的石灰石等溶剂一起，形成了炉渣，各自从出铁口和出渣口排出。

从炉顶释放出的煤气，经过一番除尘处理后，摇身一变成为工业用煤气。现代化的高炉更进一步，利用其顶部的高压将部分煤气转化为电力后留下自用或外输。

炼钢厂的钢坯虽说是半成品，但若放在轧钢厂进行一番轧制后，它们将变得更加有价值。经过热轧处理后，钢坯会变成钢卷或锭式板。如果用户需要更薄的钢板，那么经过冷轧处理即可。轧钢的过程就像压面条一样，经过一系列的挤压与推进，钢板变得越来越薄。

在热轧生产线上，经过加热的钢坯被送入轧机，经过反复的轧制，最终成为用户需要的规格。这个过程是连续且高效的，设备自动化程度高，生产速度快。

平炉出来的钢锭也可以成为钢板，但要经过加热和初轧开坯等工序。相比之下，使用连铸坯就简单多了。连铸坯的厚度在150～250mm之间，经过除磷和初轧后，便能进入精轧机。精轧机由7架4辊式轧机组成，机前装有测速辊和飞剪用来切除板面头段。

编辑搜图

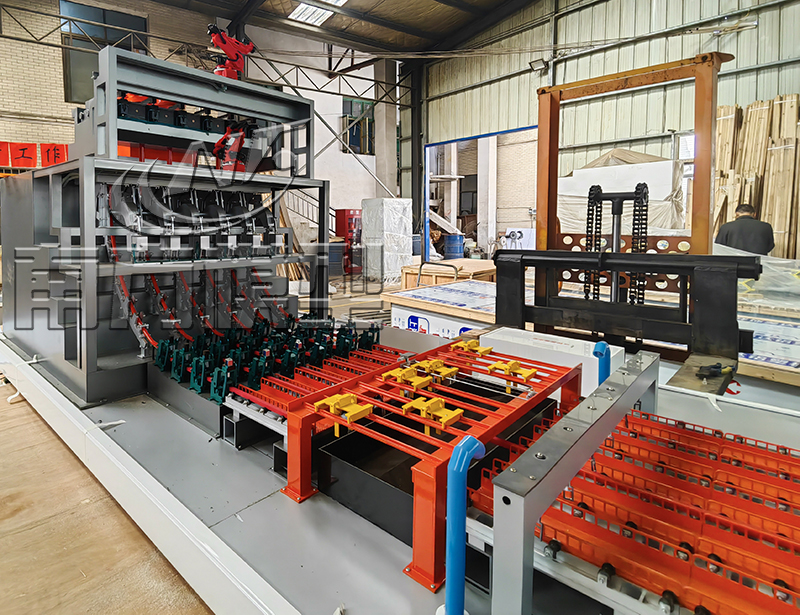

钢铁厂连铸生产线模型

 精轧机的速度可以达到每秒23米。热轧成品分为两类：钢卷和锭式板。经过热轧的钢轨，其厚度仅有几毫米，若用户对钢板的薄度有更高的要求，将进一步进行冷轧处理。

  热轧生产工艺流程精细而严谨。板坯由炼钢连铸车间的连铸机出坯辊道护送到热轧车间板坯库。能直接热装的钢坯，将直接送至加热炉进行加热；而不能直接热装的钢坯，将先进入保温坑进行保温，再由吊车吊至上料台架，随后进入加热炉加热，为直接轧制做好准备。

编辑搜图

钢铁厂生产工艺仿真模拟平台

  连铸板坯被运送到板坯库前，其技术数据已被连铸车间的计算机系统传送至热轧厂的计算机系统。这些数据在监视器上实时显示，以便工作人员核对与接收无缺陷的合格板坯。此外，通过过跨台车运来的人工检查并清理后的板坯也需要进行数据核对和验收，并录入计算机系统。进入板坯库的板坯，其流向由板坯库计算机管理系统根据轧制计划确定。

  冷轧工艺，可以形象地描述为将热轧原料板精细地轧制成满足用户需求的尺寸、形状、性能与表面质量。这是冶金行业的一项高精度加工工序，要求极为严格。冷轧工艺流程包括酸洗、多机架连轧机、热处理线（包括罩式炉和连退）、单机架和双机架平整线、表面防腐处理的镀锌线、彩涂线以及精整线等环节。根据生产产品的不同，可能还会包括其他特定的处理流程，如镀锌线、冷轧硅钢和彩涂线等。这种冷轧是将热轧的板卷再次加工成具有高附加值的产品，满足用户的各种需求。
