设备间采用各种颜色的管道连接，管道中流动的灯光代表着源源不断的工质。递进式LED流水灯巧妙模拟天然气、冷热水和蒸汽的流动，使整个天然气电站系统沙盘焕发出生机与活力。主要设备采用透明设计，让用户可以一览无余地观察内部运作的部件。

编辑

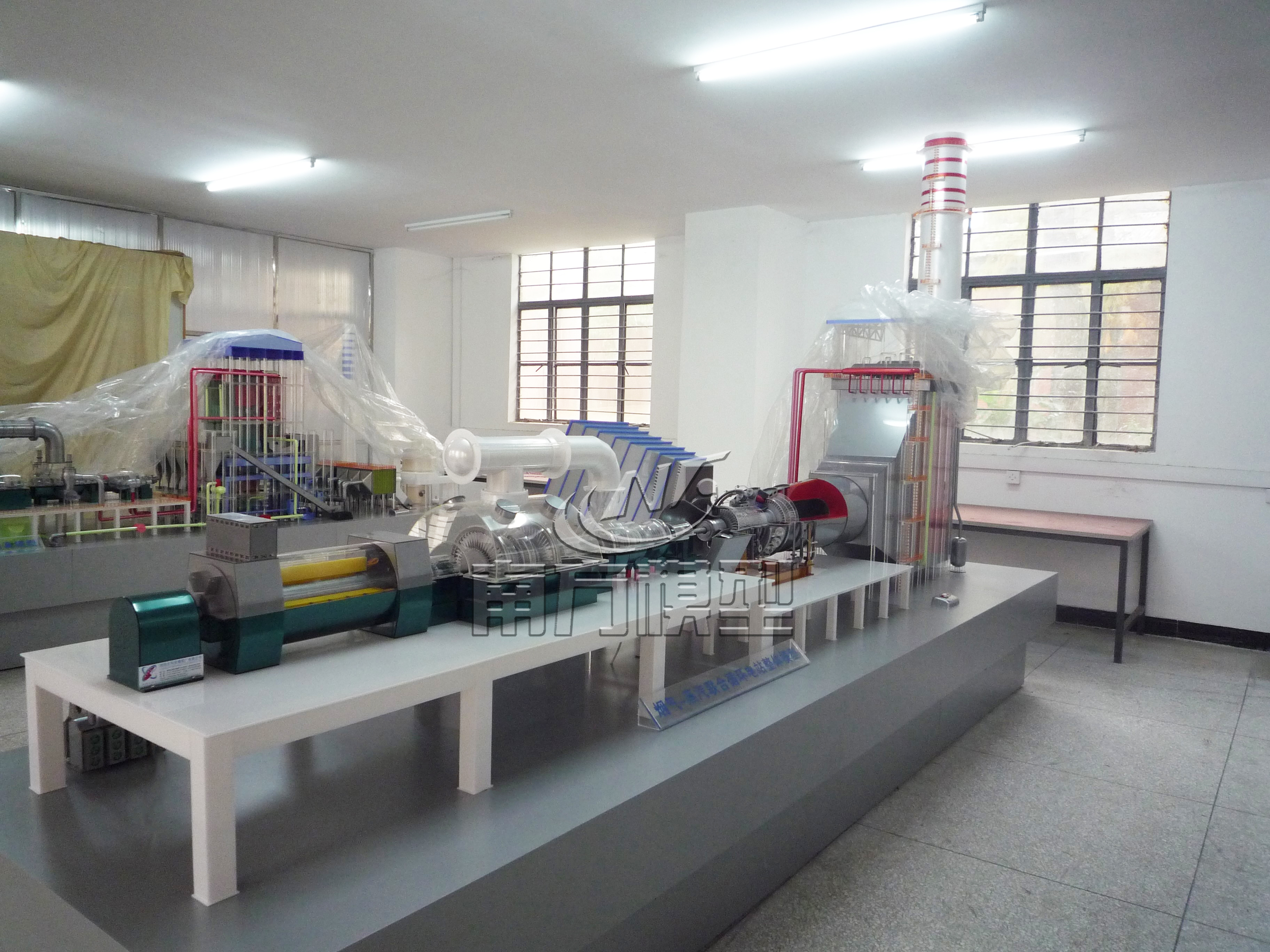

燃气-蒸汽联合循环电站模型

1、制作工艺：

   燃气-蒸汽联合循环发电机组模型经过前期的精准建模后，将三维数据转化为二维平面文件加工。亚克力板材经过激光的精细雕琢，板材被切割得恰到好处后进行出模压制，对于一些静态展示的曲面，则采用了3D打印技术，提高细节还原程度。每一个出模成型的零部件，都会经过模型工匠的手工打磨拼接，追求每个细节极致的精致与完美。制作完成后的亚克力材质组件会采用无尘喷漆上色工艺，然后在恒温无尘烤房中慢慢烘烤，加速油漆的固化，提高其附着力与硬度。直至油漆完全干透，这种烤漆工艺赋予了发电厂机组模型部件艳丽的色彩，不仅颜色持久不易脱落，而且便于清洁维护，更兼具防潮防腐蚀的卓越性能，延长机组展示模型的使用寿命。

  机组模型的展台采用35*35不锈钢方管制作骨架，表面上覆设1mm厚度304不锈钢板材，再以氩弧焊点焊焊接，整体焊接成型后稳如泰山，结构坚固。这个燃气-蒸汽联合循环发电机组模型工作电压为AC220V，用电功率仅为1kW。使用温度为-35℃～＋50℃的恒温环境，展示出极强的环境适应性。当接通电源打开电源开关时，其核心部件包括余热锅炉、燃气轮机、蒸汽轮机和发电机，由它们共同构成的这个精密而高效的发电系统便运转起来，向观众展示整个机组的运行工作原理。电站运行过程：天然气经过加热后进入燃气轮机的燃烧室，与压气机压入的高压空气混合燃烧，瞬间产生的高温高压气流，推动着燃气轮机旋转做功。燃气轮机排出的高温气体，则进入余热锅炉，将水加热成高温高压蒸汽，这些蒸汽如同力量之源，驱动着蒸汽轮机旋转做功。燃气轮机、蒸汽轮机和发电机的转轴相互连接，通过旋转实现燃气轮机、蒸汽轮机同时推动发电机旋转发电的功能。完成了从热能到电能的转变。

编辑搜图

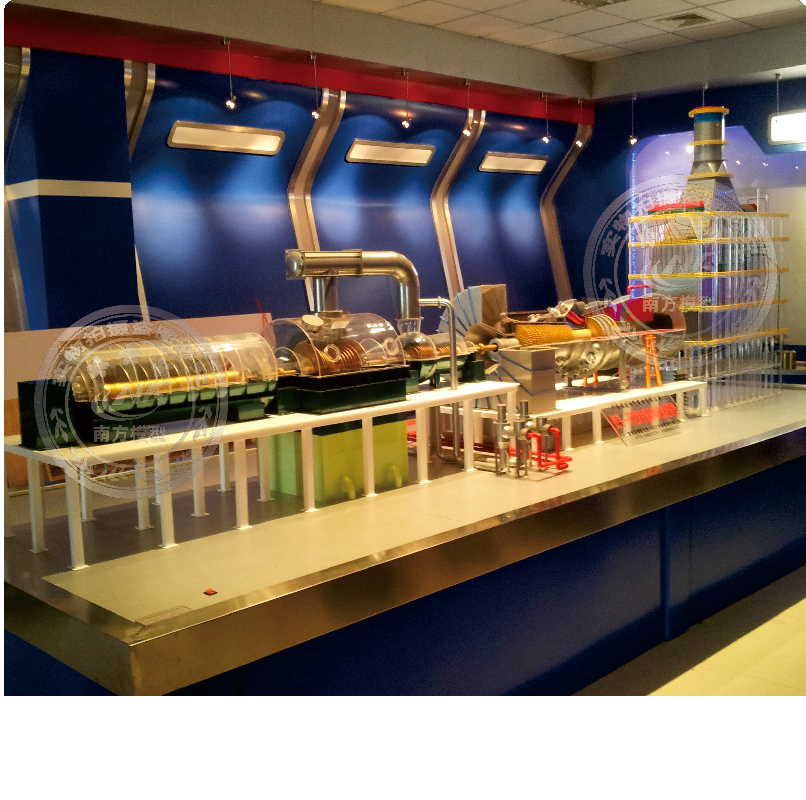

燃气-蒸汽联合循环发电机组模型

2、燃气轮机模型部分

 燃气-蒸汽联合循环发电模型，其燃机模型部分是以F级燃机为蓝本，按比例精细制作的燃气轮机模型。此模型巧妙地采用中心轴线四分之一剖视设计，透过观察其剖面，内部结构的精密与复杂一目了然。它并非简单的静态展示，而是借助电机驱动仿真地模拟了F级燃气轮机的工作过程，动态地展现了其内部精心制作的设备结构。

分色布置的管道内LED灯光流动，生动形象地展示了不同工质管道的烟、气、水流动工艺流程。每一片叶片都由3D打印建模精心制造，空心不锈钢金属轴的采用，既减轻了重量，又保持了工业设备的金属质感。如金属、ABS板材、工程塑料和亚克力这些模型材料，均被巧妙地用于燃机模型的制作，既保证了模型结构的稳固又兼顾了美感。

为了便于展览和教学培训，燃机模型内部组成部件采用了部分结构分色展示，使得观众学员可以更加清晰地了解各部分的功能与位置。尤为值得一提的是，模型的燃烧室采用了四分之一环型剖视设计，其内壳与外壳由透明亚克力喷涂金属烤漆制成，形成了全可视的结构。在这个环形空腔内，鲜艳的红色LED灯光模拟了燃烧的过程，而由内、外环构成的火焰管道，则采用了分色玻璃管道制作，增加了视觉的层次感。环形火焰管头部沿周向均匀布置的喷嘴和旋流器，则是由3D打印树脂材料精心制成，经过高档烤漆着色，既保证了功能性，又增添了艺术美感。整个燃机模型，既全面又准确地反映了燃气轮机的整体机构，同时又通过动态演示，让观众能够更直观、更深入地理解燃气轮机的工作原理和运行流程。

编辑搜图

燃气轮机整体展示模型

3、余热锅炉模型部分

  在三压再热循环余热锅炉的汽水系统中，低压、中压、高压三部分协同工作。共同产生低压、中压、高压过热蒸汽，分别驱动汽轮机，将燃气的热能转化为强大的机械能。

这台锅炉的设计巧妙不仅体现在它的高效能上，更在于其展示方式的匠心独具。全透明分色结构色彩绚丽，让人一眼看到其内部构造。而高透光的进口亚克力的采用，确保了结构的坚固与视线的清晰。不同设备部件采用不同颜色的亚克力材料制作，使人能轻易区分各个部件，尤其更有利于教学培训场合。

在三压余热锅炉模型中，省煤器、低压汽包、低压蒸发器、低压过热器等主要结构一览无余。而工艺流程的展示更是惊艳。滚动式高亮LED灯光流模拟介质流向工艺，蒸汽、热水、冷水、空气（或燃气）分别以红、黄、绿、蓝四色表示，每一种颜色的管道内LED灯都精准地演示着汽、水和风工艺流程。

编辑

余热锅炉结构展示模型

​4、蒸汽轮机模型部分

 在这燃气-蒸汽联合循环单轴布置的发电系统中，与燃气轮机一同呈现的是一台极具匠心制作的三压三缸双流式蒸汽轮机模型。它将高压缸、中压缸（采用中高压合缸结构）和低压缸巧妙地融为一体。

 整台模型展示的另外一个核心部分，便是这台制作精致的汽轮机模型。静止部件中的汽缸、隔板、喷嘴、汽封和轴承等，每一处细节都凝聚着设计师的智慧和模型技师的汗水，为让汽轮机的动态演示更加具象化，汽轮机的转子（包括低压缸和中高压缸）作低速静态旋转展示。模拟蒸汽冲动转子将热能巧妙地转化为机械能，推动发电机不断输出清洁的电能。

编辑

汽轮机展示模型

5、发电机模型部分

 发电机定子模型：这台精巧的汽轮发电机模型外壳由透明亚克力材质精心打造，呈现出全透明的结构，让人一览无余。定子铁芯则是由仿金属色材质烤漆后精心制作而成，既坚固又耐用。定子绕组和端盖则是由红色软包铜线与银色亚克力精心制作而成，整体清晰可见。

发电机转子模型：转子本体采用实心金属轴经过精心加工而成，既轻巧又坚固。转子绕组则是由漆包线精心绕制而成并配有槽楔，让人能够通过透明外壳直接观察其结构和原理。

编辑

汽轮发电机组模型

6、输配电装置模型部分

 变压器模型，以静态的方式精致地展现了其独特的外形结构特点，它的每一个部件都经过精心设计和制作，以呈现出真实而富有质感的变压器形态。

高压套管采用了透明的亚克力材质制作，使内部构造一目了然。油枕则选用了PVC工程塑料，经过汽车烤漆着色处理，保证了其坚固耐用。

内部绕组作为变压器的核心部分，采用优质铜线精心绕制而成。低压套管和低压引线则采用了ABS与优质漆包线，在保证导电性能的同时又增强了整体的美观性。

编辑

变电站沙盘模型

  铁芯是变压器的骨架，采用了不锈钢材质点焊而成坚固而稳定。油箱与液位计液位计同样是由亚克力制作，准确显示油液的位置。高压引线同样选用了金属线，沿用了颜色与实物一致的风格。
  外围散热器是变压器的重要组成部分，采用了ABS材质多块堆叠拼接而成，设计其的目的是能够有效地散发热量，确保变压器的稳定运行。整个变压器模型具有高度的仿真性，深度展示变压器的构造和工作原理。
