在电力类专业教学体系中，锅炉设备的结构认知与运行原理教学始终是核心难点。一方面，真实锅炉设备体积庞大、系统复杂，且运行过程伴随高温高压，无法满足学生近距离观察与实操实训需求；另一方面，传统教学依赖二维图纸与文字描述，学生难以建立三维空间认知与动态运行逻辑，导致理论与实践脱节。为此，600MW 超临界机组锅炉教学实训模型与循环流化床锅炉教学实训模型应运而生。需特别明确的是，两款模型均为教学演示专用设备，无任何实际燃料燃烧、热量产生、蒸汽输出等工业功能，仅通过结构等比例还原、声光电协同模拟，实现锅炉核心结构可视化、运行流程动态化、教学互动实操化，为电力类专业学生提供安全、直观、可交互的实训载体。以下从技术参数、材料工艺、功能实现、整体结构及控制系统五个维度，结合教学实训场景需求，展开深度技术解析。

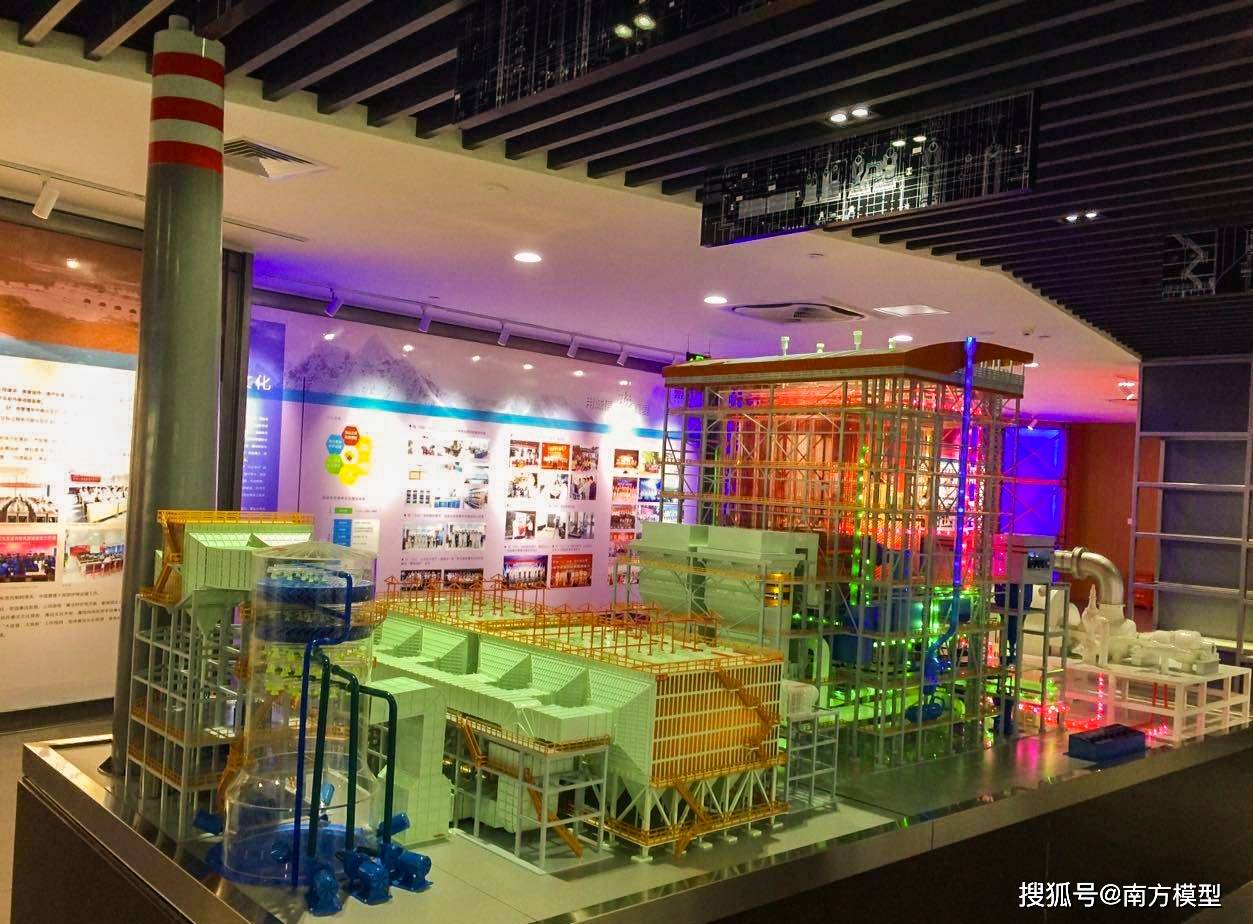

火电厂锅炉模型

一、600MW 超临界机组锅炉教学实训模型技术解析

600MW 超临界机组锅炉作为当前大型火电厂主力机型，其超临界直流运行特性（无汽包、汽水一次性通过受热面）、多系统协同（汽水系统、燃烧系统、烟气系统）是《锅炉原理》《火电厂热力设备运行》等课程的核心教学内容。该模型以国内主流 600MW 燃煤汽轮机组超临界直流炉为原型，按 1:25-1:30 教学适配比例制作，旨在通过高精度结构还原与多维度功能模拟，解决超临界锅炉教学中的“空间认知难、流程理解难、系统协同难”三大痛点。

（一）主要参数：教学适配性与精度控制的技术平衡

模型参数设计需同时满足 “结构还原准确性”“教学观察便利性”“实训操作安全性” 三大核心需求，每一项参数设定均需经过教学场景验证，具体解析如下：

1. 规格尺寸：2200mm*1100mm*2000mm（误差 ±5mm）

该尺寸并非随意设定，而是基于实训教室空间、学生观察视角与结构细节还原的综合优化结果：

长度 2200mm 的教学适配逻辑：对应原型锅炉的轴向布局（从炉膛前端到空气预热器后端），模型长度可完整还原 “炉膛→尾部烟道→空气预热器” 的核心轴向序列。实训教学中，学生站立于模型两侧（间距 1.5-2 米），无需移动即可观察到从燃烧器喷燃到烟气排出的完整路径，符合课堂教学 “全员可见、同步讲解” 的需求。相较于原型锅炉 30 米以上的轴向长度，1:25 比例可在 2.2 米范围内保留关键结构细节（如过热器管排间距、省煤器横向排列数量），避免因比例过小导致结构压缩（如管排重叠、部件模糊），确保学生观察到的每一个结构均与原型锅炉存在精准对应关系。

宽度 1100mm 的空间认知价值：对应原型锅炉的径向尺寸（炉膛宽度方向），模型宽度可清晰展示 “炉膛水冷壁→屏式过热器→高温过热器→低温过热器→省煤器” 的径向布置层次。实训时，学生从模型正面（宽度方向）观察，能直观看到各受热面的径向间距（如炉膛水冷壁与屏式过热器间距约 150mm，对应原型 3.75 米），理解 “径向间距设计与烟气流通阻力、换热效率的关系”—— 这是《锅炉原理》中 “受热面布置” 章节的核心知识点，通过 1100mm 宽度的径向还原，学生可亲手测量各部件间距，比单纯记忆图纸数据更易建立具象认知。

高度 2000mm 的实操适配性：模型高度与成人平均身高（160-180cm）高度适配，顶部的空气预热器、顶部联箱等部件，学生抬手即可触摸（模型表面温度与环境温度一致，无任何热源风险）；底部的燃烧器、一次风箱等部件，学生坐姿（实训课桌椅高度约 750mm）即可清晰观察细节。这种高度设计避免了传统模型 “过高需仰视（遗漏顶部细节）、过低需弯腰（影响观察体验）” 的问题，适配 “站立讲解 + 坐姿实操” 的教学场景，如老师站立讲解炉膛结构时，学生可坐姿观察燃烧器与水冷壁的连接关系，实现 “讲解 - 观察 - 提问” 的无缝衔接。

±5mm 误差的精度控制意义：采用数控激光切割（精度 ±0.1mm）、CNC 雕刻（精度 ±0.2mm）与模块化组装工艺，确保模型各部件相对位置误差不超过 5mm。例如，炉膛与尾部烟道的对接面平整度误差≤3mm，过热器管排间距误差≤2mm，联箱与管道的同轴度误差≤5mm。这种高精度控制可避免学生建立错误空间认知 —— 如原型锅炉中过热器位于炉膛出口正上方，若模型中该相对位置偏差超过 10mm，会导致学生误解过热器的实际布置方位，后续进入电厂实习时，难以快速定位真实设备部件，影响实训效果。

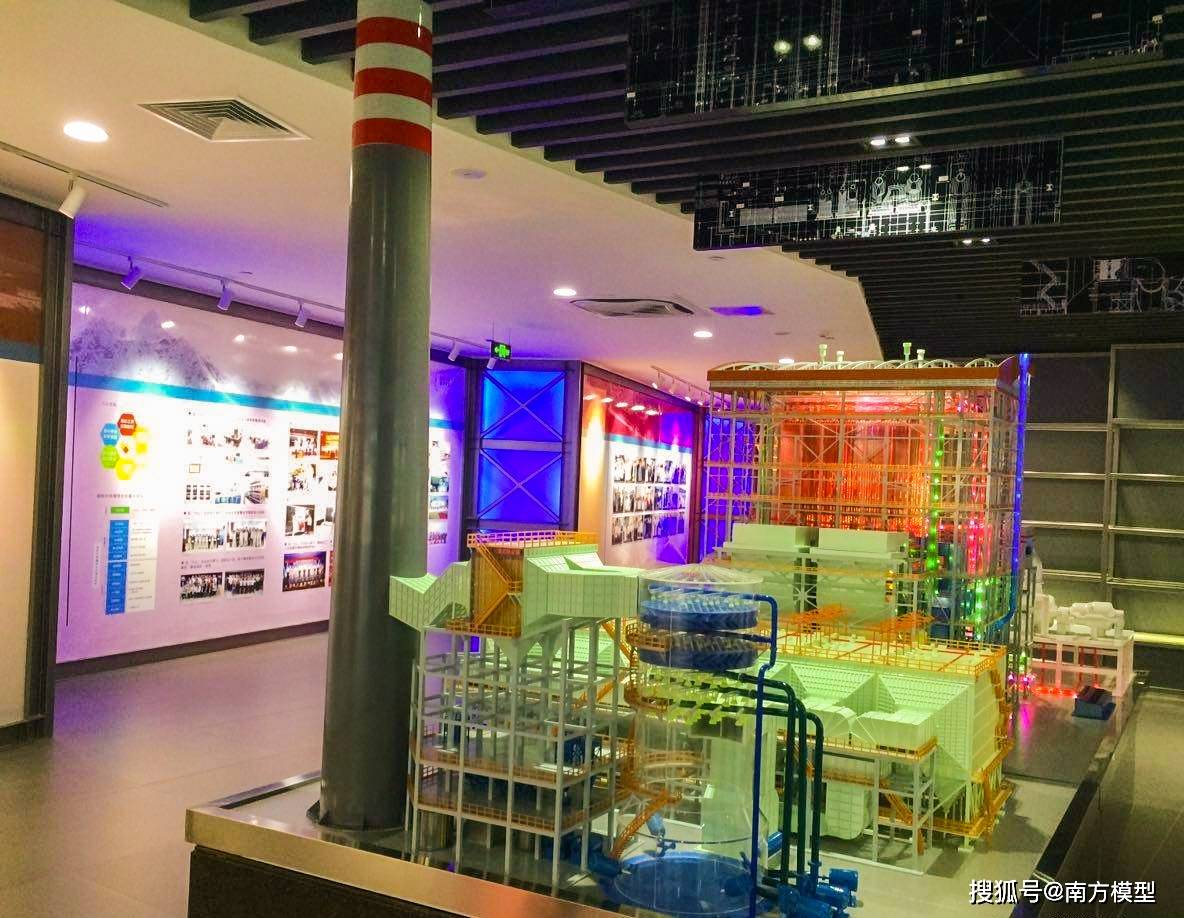

火力发电厂锅炉模型

2. 材料工艺：教学耐用性与结构可视性的技术选型

材料工艺选择需围绕 “教学长期使用、结构细节清晰、安全无毒环保” 三大原则，每一种材料的选型均需兼顾技术特性与教学价值，具体解析如下：

（1）主体结构材料：ABS 高聚合板材与 PVC 工程塑料

ABS 高聚合板材（厚度 5-10mm）：主要用于制作炉膛外壳、尾部烟道框架、联箱等部件。从技术特性看，ABS 材料具有高强度、耐温性优、易加工成型的特点，可承受实训教学中频繁的触摸、轻微碰撞，避免因材料脆化导致部件损坏。从教学价值看，ABS 板材可通过数控雕刻实现复杂结构细节还原，如炉膛膜式壁的鳍片结构、联箱上的管座接口，学生可清晰观察到 “膜式壁如何通过鳍片焊接形成封闭炉膛”“联箱如何通过管座连接不同管径的管道”，这些细节是传统木质模型或普通塑料模型无法实现的。

PVC 工程塑料：用于制作过热器、再热器、省煤器的管排及非透明连接管道。PVC 材料具有良好的柔韧性、耐腐蚀性与低成本特性，可按原型比例制作不同管径的管排 —— 如高温过热器采用 Φ38*3mm PVC 管，省煤器采用 Φ25*2mm PVC 管，管排间距按 1:25 比例还原。实训教学中，学生可通过对比不同管排的管径与间距，理解 “受热面管径选择与换热面积的关系”“管排间距设计与烟气阻力的平衡”，如老师可引导学生观察：“为什么省煤器管排管径更小、间距更密？因为省煤器需利用低温烟气余热，更小的管径与更密的间距可增加换热面积，提高余热利用率。”

（2）透明结构材料：有机玻璃（亚克力）的教学价值最大化

透明结构是模型实现 “可视化教学” 的核心载体，采用 5-8mm 厚有机玻璃（亚克力板）与 Φ10-20mm 有机玻璃管道，具体技术特性与教学应用如下：

有机玻璃板材：用于制作炉膛侧壁、尾部烟道盖板、空气预热器外壳。有机玻璃的高透光率可确保学生从任意角度清晰观察内部结构，解决真实锅炉 “外壳封闭、内部不可见” 的教学痛点。例如，讲解 “炉膛水冷壁结构” 时，学生透过有机玻璃侧壁，能看到 PVC 管（水冷壁管）与 ABS 鳍片组成的膜式壁整体结构，甚至可观察到 “水冷壁管如何通过弯头连接形成回路”；讲解 “空气预热器工作原理” 时，透过透明外壳，能看到金属转子（不锈钢材质）的转动过程与空气、烟气通道的分隔结构，理解 “回转式空气预热器如何通过转子转动实现烟气与空气的换热”。同时，有机玻璃表面可通过激光打标标注部件技术参数，标注文字采用耐磨油墨，长期使用不褪色、不掉落，方便教学讲解时学生快速获取关键参数。

有机玻璃管道：用于制作汽水系统的透明管道，管径按 1:25 比例还原。管道内壁光滑，可嵌入高亮 LED 灯带，模拟汽水流动过程。实训教学中，学生可通过透明管道观察 “汽水流动路径”，如讲解 “超临界直流锅炉汽水流程” 时，能清晰看到 “给水从省煤器入口→省煤器管排→水冷壁上升管→启动分离器→过热器管排→汽轮机入口” 的完整路径，避免传统教学中 “流程抽象、记忆困难” 的问题。此外，有机玻璃管道的透明特性还可辅助讲解 “管道阻力损失”—— 老师可通过对比不同管径管道内 LED 灯带的流动速度，直观展示 “管径越小，流动阻力越大，流速越慢” 的流体力学原理。

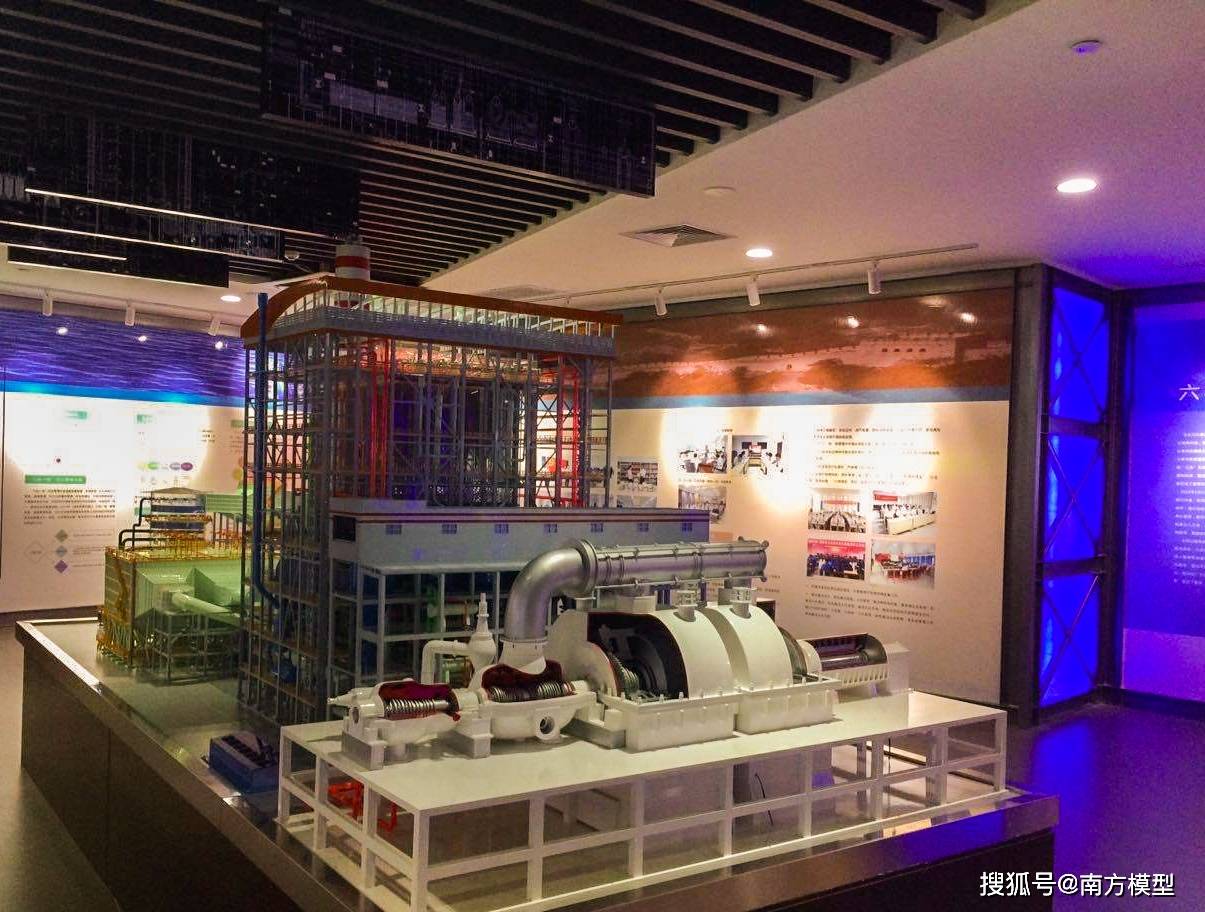

超临界机组锅炉模型

（3）功能模拟材料：声光电组件的教学适配设计

功能模拟材料是实现 “动态教学” 的关键，需满足 “低功耗、无热量、长寿命” 的教学设备要求，具体选型与教学应用如下：

高亮 LED 灯：用于模拟汽水、烟气等介质的流动与状态变化，颜色按介质特性区分：蓝色、白色、红色。LED 灯具有低功耗、无热量、长寿命的特点，完全符合 “无实际产热” 的教学模型要求。实训教学中，通过单片机编程控制 LED 灯的点亮顺序与亮度变化，可实现 “介质流动动态模拟”—— 如模拟 “锅炉启动阶段” 时，蓝色 LED 灯从省煤器入口开始，按 0.5m/s 的模拟流速向水冷壁方向点亮，到达水冷壁区域后，蓝色 LED 灯逐渐过渡为白色 LED 灯，白色 LED 灯继续向过热器方向流动，亮度逐渐提升，最后从过热器出口流出，进入 “汽轮机”。这种动态模拟能让学生直观理解 “超临界直流锅炉中给水如何逐步转化为过热蒸汽”，解决 “相变过程抽象” 的教学难点。

金属传动装置（铜、铝、不锈钢）：用于制作模型中的可动部件，实现 “机械动作模拟”，具体材料选型与教学应用如下：

铜材：用于制作引风机、送风机的叶轮，配合微型减速电机驱动。铜材具有良好的耐磨性与导电性，叶轮转动时无明显噪音，适合课堂教学环境。实训中，学生可观察叶轮转动方向，理解 “风机如何通过叶轮转动实现气体输送”，同时可通过触摸叶轮，感受 “叶轮叶片角度设计与风量、风压的关系”。

铝材：用于制作燃烧器摆动机构，铝材质量轻、易加工，可通过手动调节实现燃烧器上下摆动。教学中，老师可引导学生手动调整摆动角度，观察 “燃烧器摆角变化对炉膛内 LED 火焰（橙色 LED 灯）位置的影响”，理解 “通过燃烧器摆角调节火焰中心高度，进而控制过热器吸热量” 的运行原理 —— 如摆角向上时，火焰中心上移，过热器区域 LED 亮度增强，帮助学生建立 “燃烧器调节与蒸汽温度控制” 的关联认知。

不锈钢：用于制作空气预热器转子，配合微型电机驱动。不锈钢耐腐蚀性强，可长期暴露在空气中不生锈，转子表面划分 “烟气通道” 与 “空气通道”，转动时学生可观察到 “转子如何交替与烟气、空气接触，实现热量传递”，理解 “回转式空气预热器的换热原理”。

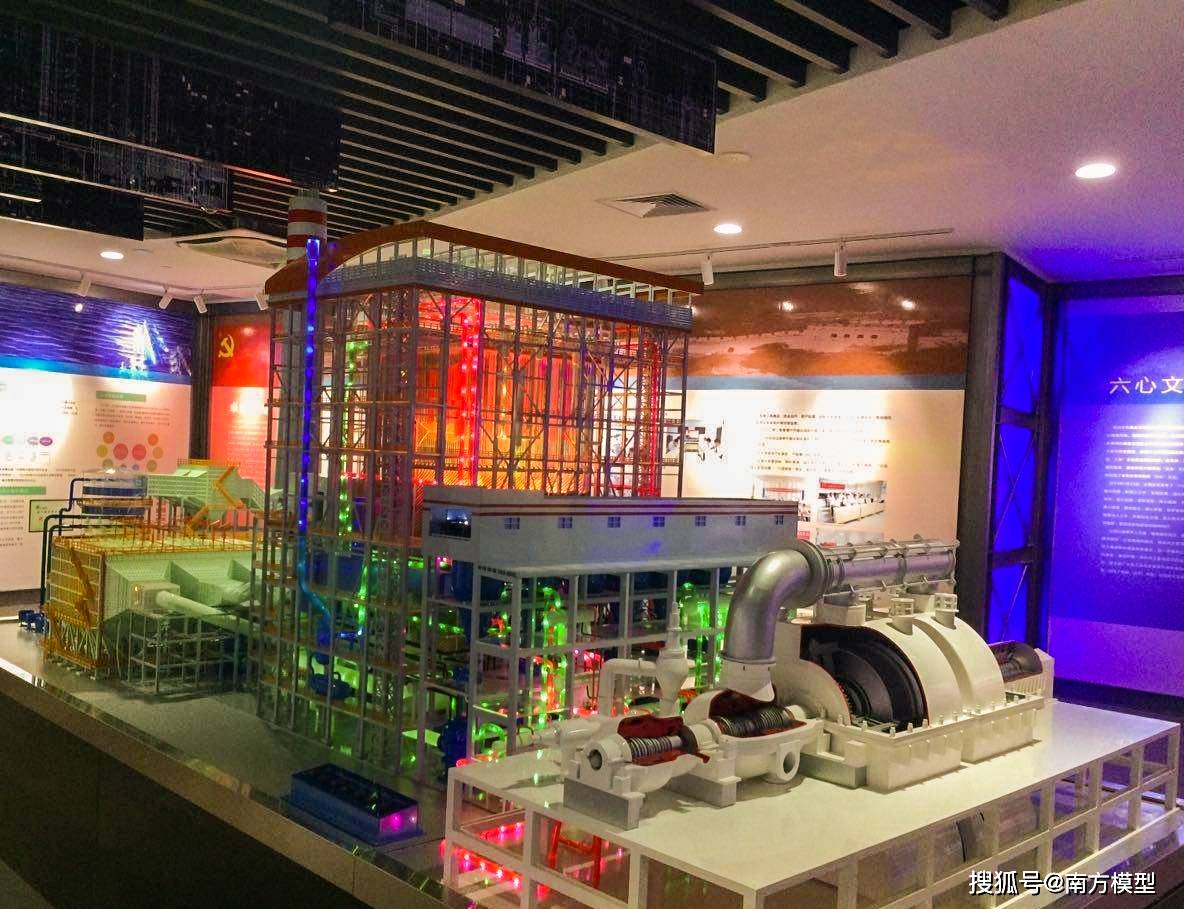

热电厂锅炉模型

（4）表面处理与底座材料：耐用性与教学环境适配

高级汽车无尘喷绘着色：用于模型非透明部件（如炉膛外壳、联箱）的表面处理，采用汽车级丙烯酸烤漆，通过无尘喷绘工艺实现颜色均匀、表面光滑。颜色选择严格匹配真实锅炉设备：炉膛外壳采用浅灰色，模拟锅炉保温层外观；联箱采用银色，模拟金属联箱外观；燃烧器采用橙色，突出燃烧器位置。这种颜色设计能帮助学生快速识别不同部件，如银色联箱在浅灰色炉膛背景下清晰可见，学生可一眼定位联箱位置，提高教学效率。同时，烤漆具有优异的耐磨性与耐候性，可适应实训教室长期光照、频繁清洁的环境。

钢木结构底座：底座是模型的支撑载体，需承受模型整体重量（约 150kg），同时适配实训教学场景。具体结构如下：

骨架：采用 50*50*3mm 方钢（Q235 材质），通过焊接形成矩形框架（2400mm*1300mm*800mm），方钢表面刷两遍防锈漆（环氧富锌底漆 + 醇酸面漆，厚度 80μm），防止长期使用中生锈腐蚀。骨架设计需考虑模型重心平衡，如将重量较大的空气预热器模型布置在底座中心位置，避免模型倾斜。

木结构：采用 30*50mm 松木龙骨，通过 M8*30mm 不锈钢螺丝固定在方钢骨架上，龙骨间距 300mm，确保铺装面板时平整无晃动。松木龙骨具有良好的韧性，可缓冲模型轻微碰撞时的冲击力，保护模型主体结构。

面板：采用 18mm 厚奥松板，铺装在龙骨上，通过自攻螺丝固定。奥松板表面做白色亚光烤漆处理。

锅炉教学展示模型
